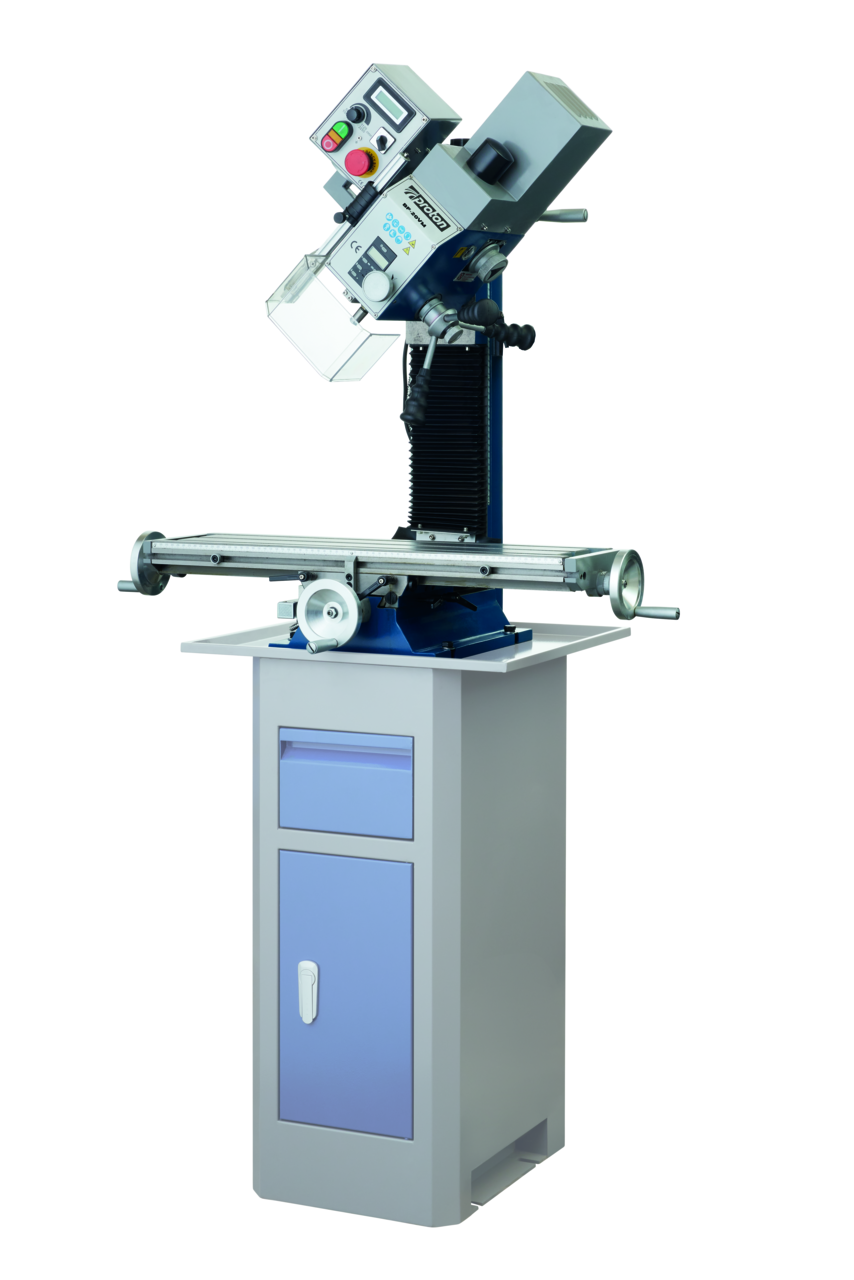

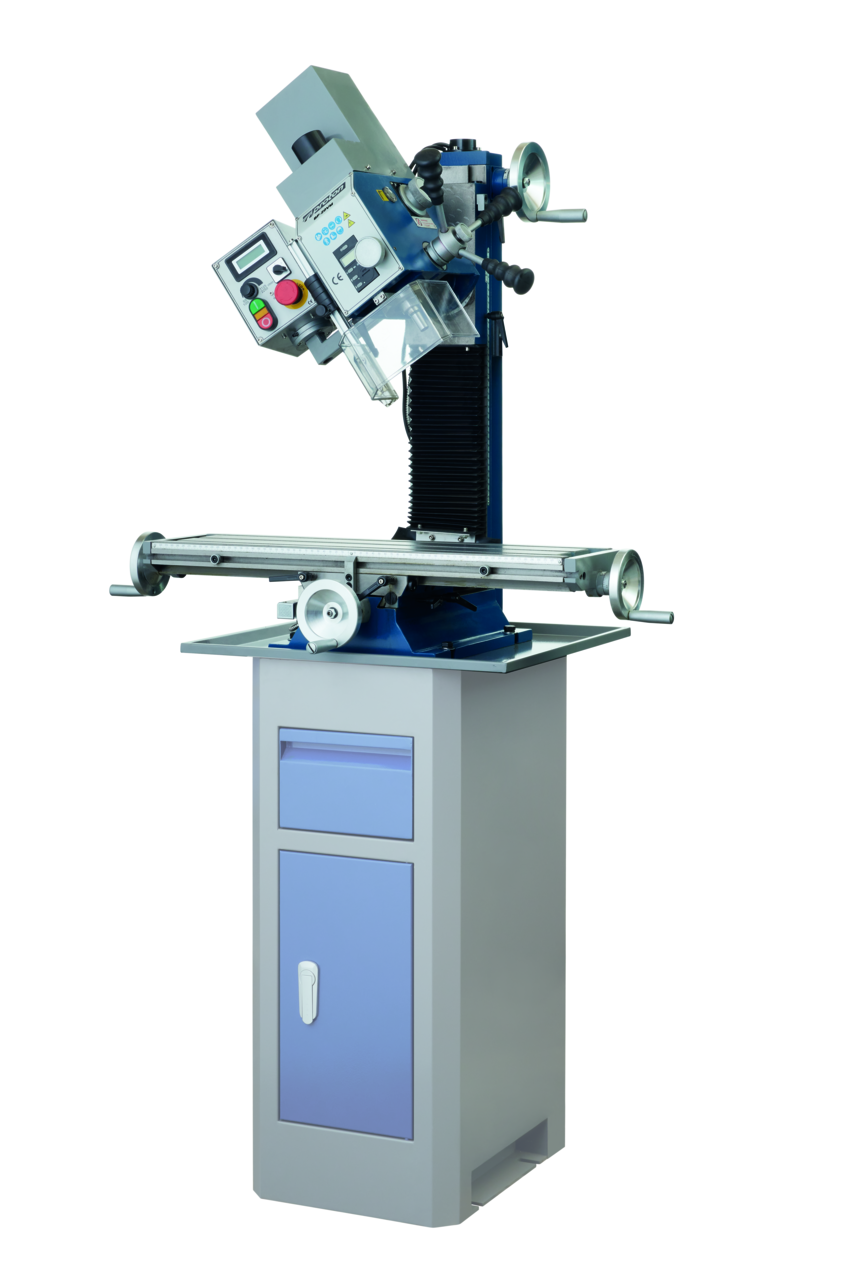

Bohrfräsmaschine Proton BF-20VM
Produktinformationen "Bohrfräsmaschine Proton BF-20VM"
Die vielseitige Bohrfräsmaschine zum Bohren, Gewindeschneiden, Flach- und Vertikalfräsen. Es kann mit manueller Spindelhubbewegung oder mit manuellem Feinvorschub gearbeitet werden. Die Bohrfräsmaschine verfügt über eine variable Drehzahlregulierung. Die Maschine ist für das Gewindeschneiden mit einer Umkehrschaltung ausgerüstet. Sie verfügt über einen verstellbaren Späneschutz. Der Tisch kann quer über die Y- oder längs über die X- Achse verstellt werden. Der Bohrkopf lässt sich 90° nach links und 30° nach rechts schwenken.
- Variable Spindeldrehzahl
- Bohrkopf über Schwalbenschwanzsäule leicht und exakt verstellbar
- Bohrkopf 90° links und 30° rechts schwenkbar
- Links- /Rechtslauf mit Gewindeschneid-Einrichtung
- Robuster Kreuztisch mit 3 parallelen T-Nuten, ist präzise in der X- und Y-Achse verstellbar
- Späneschutz und Not-/Ausschalter
| Ausladung (D): | 155 mm |
|---|---|
| Bohrhub: | 50 mm |
| Bohrleistung in Stahl: | 20 mm |
| Bohrspindel: | MK2 |
| Drehzahl: | 50 - 1125 / 100 - 2250 |
| Drehzahlanzeige digital: | ja |
| Drehzahlregulierung: | stufenlos |
| Kopfverstellung vertikal: | 370 |
| Leistung: | 0.75 kW |
| Notausschalter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 330 mm |
| Spindelnase / Tisch (F): | 330 mm |
| Späneschutz: | ja |
| Steckertyp: | T13 |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 550 mm |
| Tischbreite (I): | 700 mm |
| Tischhöhe: | 155 mm |
| Tischtiefe (H): | 180 mm |
| Tischverstellung längs X-Achse: | 175 mm |
| Tischverstellung quer Y-Achse: | 420 mm |
Lieferumfang:
1 Bohrfräsmaschine, 1 Metallbox, 1 Zahnkranzbohrfutter mit Bohrfutterschlüssel, 1 Ölflasche, 1 Schlitz- und 1 Kreuzschlitzschraubendreher, 1 Gabelschlüssel 25, 2 Doppelgabelschlüssel 8/10, 17/19, 1 Inbusschlüsselsatz 7 Teilig (2, 2.5, 3, 4, 5, 6, 8), 2 Nutensteine flach M8x14x60 mm
Weiterführende Links zu "Bohrfräsmaschine Proton BF-20VM"
Datenblätter
Ersatzteilliste "Bohrfräsmaschine Proton BF-20VM"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 20 | 120570020 | Staubschutz Proton zu BF-20VM | 1 |
|
|
| 23 | 120570023 | Staubschutz Proton zu BF-20VM | 1 |
|
|
| 29 | 120570029 | Vertikale Leitspindel Proton zu BF-20VM | 1 |
|
|
| 38 | 120570038 | Handrad Proton zu BF-20VM | 1 |
|
|
| 57 | 120570057 | Griff Proton zu BF-20VM | 1 |
|
|
| 58 | 120570058 | Handrad Proton zu BF-20VM | 1 |
|
|
| 59 | 120570059 | Skalenring Proton zu BF-20VM | 1 |
|
|
| 60 | 120570060 | Kugellager Proton zu BF-20VM | 1 |
|
|
| 65 | 120570065 | Längsspindel Proton zu BF-20VM | 1 |
|
|
| 66 | 120570066 | Längsmutter Proton zu BF-20VM | 1 |
|
|
| 71 | 120570071 | Schlossmutter Proton zu BF-20VM | 1 |
|
|
| 75 | 120570075 | Kreuzspindel Proton zu BF-20VM | 1 |
|
|
| 79 | 120570079 | Drehgriff Proton zu BF-20VM | 1 |
|
|
| 81 | 120570081 | Elektronikplatte Proton zu BF-20VM | 1 |
|
|
| 83 | 120570083 | Not-Aus Schalter Proton zu BF-20VM | 1 |
|
|
| 84 | 120570084 | R/F Schalter Proton zu BF-20VM | 1 |
|
|
| 95 | 120570095 | Ein-Ausschalter Proton zu BF-20VM | 1 |
|
|
| 96 | 120570096 | Potentiometer Proton zu BF-20VM | 1 |
|
|
| 97 | 120570097 | Kontaktschütze Proton zu BF-20VM | 1 |
|
|
| 107 | 120570107 | Späneschutz Proton zu BF-20VM | 1 |
|
|
| 110 | 120570110 | Späneschutz Proton komplett zu BF-20VM | 1 |
|
|
| 216 | 120570216 | Schaltgabel Proton zu BF-20VM | 1 |
|
|
| 217 | 120570217 | Gabelarm Proton zu BF20VM | 1 |
|
|
| 220 | 120570220 | Motorabdeckung Proton zu BF-20VM | 1 |
|
|
| 221 | 120570221 | Motor Proton zu BF-20VM | 1 |
|
|
| 234 | 120570234 | Digitaler Tiefenanschlag Proton zu BF-20VM | 1 |
|
|
| 235 | 120570235 | Display fixierung Proton zu BF-20VM | 1 |
|
|
| 241 | 120570241 | Regler Proton zu BF-20VM | 1 |
|
|
| 246 | 120570246 | Spindel Proton zu BF-20VM | 1 |
|
|
| 246-1 | 120570246-1 | Spindeldorn Proton zu BF-20VM | 1 |
|
|
| 265 | 120570265 | Vorschubwelle Proton zu BF-20VM | 1 |
|
|
| 275 | 120570275 | Gabelwelle Proton zu BF-20VM | 1 |
|
|
