Bohrfräsmaschine Proton BF-30VMD
Produktinformationen "Bohrfräsmaschine Proton BF-30VMD"
Die vielseitige Bohrfräsmaschine zum Bohren, Gewindeschneiden, Flach- und Vertikalfräsen. Es kann mit manueller Spindelhubbewegung oder mit manuellem Feinvorschub gearbeitet werden. Die Bohrfräsmaschine verfügt über eine variable Drehzahlregulierung. Die Maschine ist für das Gewindeschneiden mit einer Umkehrschaltung ausgerüstet. Sie verfügt über einen verstellbaren Späneschutz. Der Tisch kann quer über die Y- oder längs über die X- Achse verstellt werden. Der Bohrkopf lässt sich 90° nach links und 30° nach rechts schwenken. Die 3-Achs Digitalanzeige ermöglicht verschiedene Fräsungen mit präziser Einstellung der Achsen. Dank dem Display ist die Einstellung übersichtlicher und effizienter, es ermöglicht fehlerfreies Ablesen und unterstützt bei vielen verschiedenen Fräsungen.
- Variable Spindeldrehzahl
- Bohrkopf über Schwalbenschwanzsäule leicht und exakt verstellbar

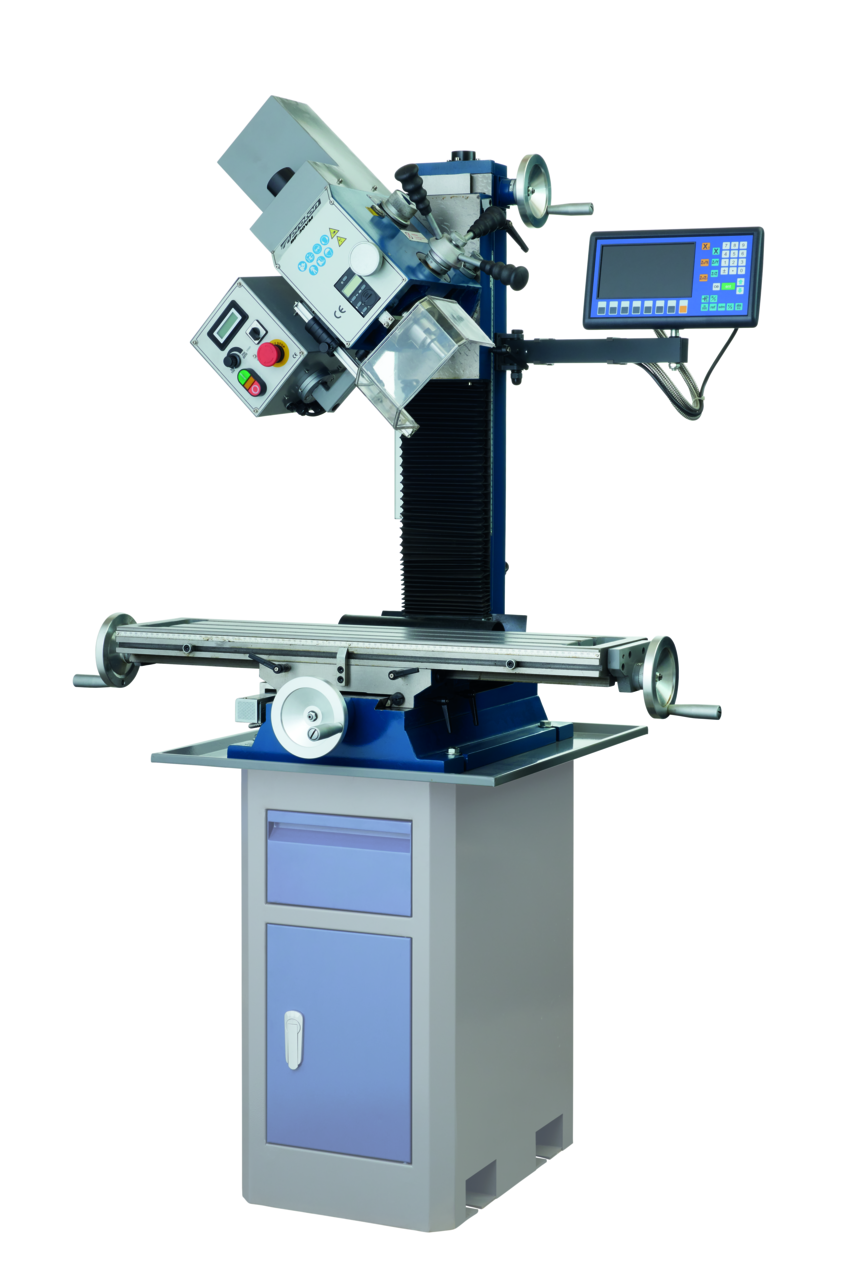

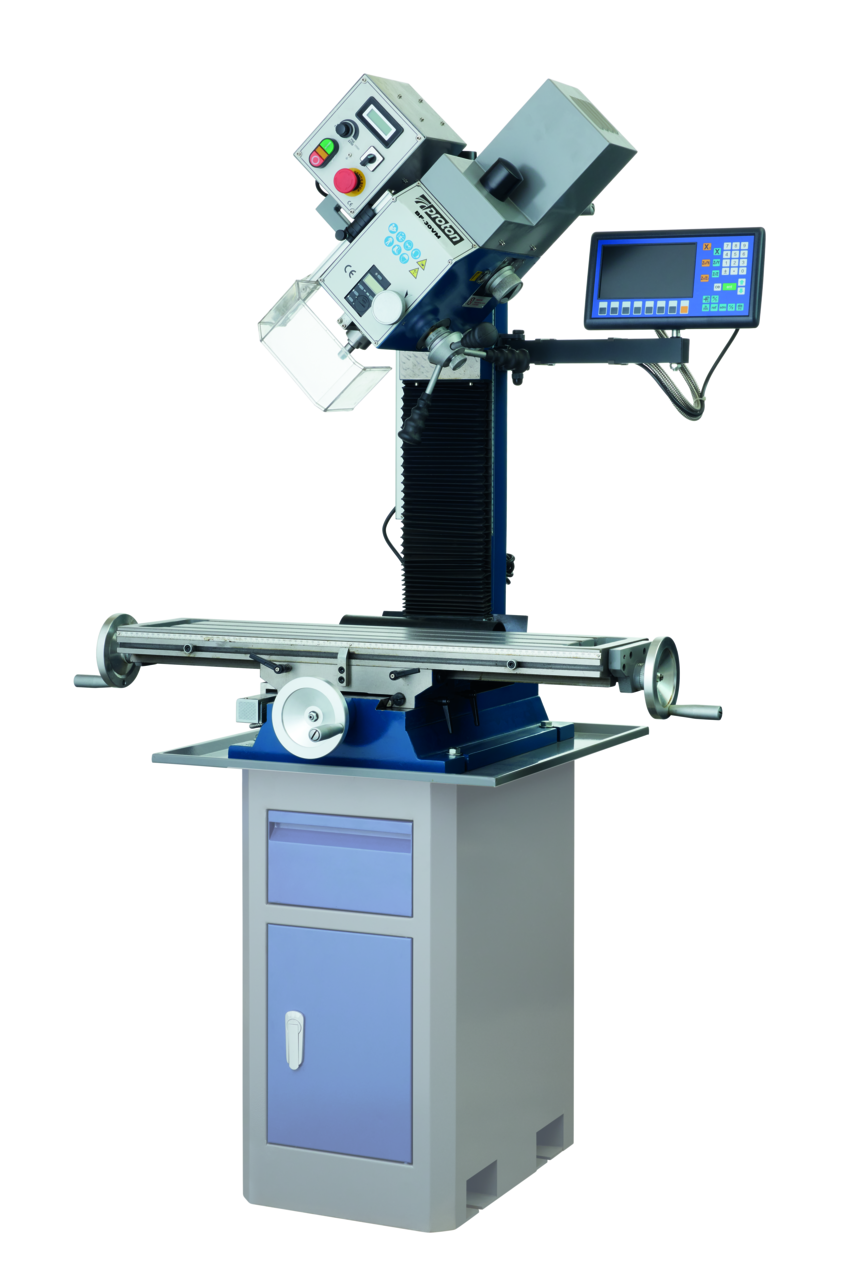

- Bohrkopf 90° links und 30° rechts schwenkbar
- Links- /Rechtslauf mit Gewindeschneid-Einrichtung
- Robuster Kreuztisch mit 3 parallelen T-Nuten, ist präzise in der X- und Y-Achse verstellbar
- Späneschutz und Not-/Ausschalter
| Ausladung (D): | 180 mm |
|---|---|
| Bohrhub: | 70 mm |
| Bohrleistung in Stahl: | 30 mm |
| Bohrspindel: | MK3 |
| Drehzahl: | 50 - 750 / 150 - 2250 |
| Drehzahlanzeige digital: | ja |
| Drehzahlregulierung: | stufenlos |
| Kopfverstellung vertikal: | 370 |
| Leistung: | 1.1 kW |
| Notausschalter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 440 mm |
| Spindelnase / Tisch (F): | 440 mm |
| Späneschutz: | ja |
| Steckertyp: | T13 |
| T-Nutenbreite: | 14 mm |
| Tiefe (B): | 710 mm |
| Tischbreite (I): | 840 mm |
| Tischhöhe: | 205 mm |
| Tischtiefe (H): | 210 mm |
| Tischverstellung längs X-Achse: | 220 mm |
| Tischverstellung quer Y-Achse: | 540 mm |
1 Bohrfräsmaschine, 1 Metallbox, 1 Zahnkranzbohrfutter mit Bohrfutterschlüssel, 1 Ölflasche, 1 Schlitz- und 1 Kreuzschlitzschraubendreher, 1 Gabelschlüssel 25, 2 Doppelgabelschlüssel 12/14, 17/19, 1 Inbusschlüsselsatz 7 Teilig (2, 2.5, 3, 4, 5, 6, 8), 2 Nutensteine flach M12x22x60 mm

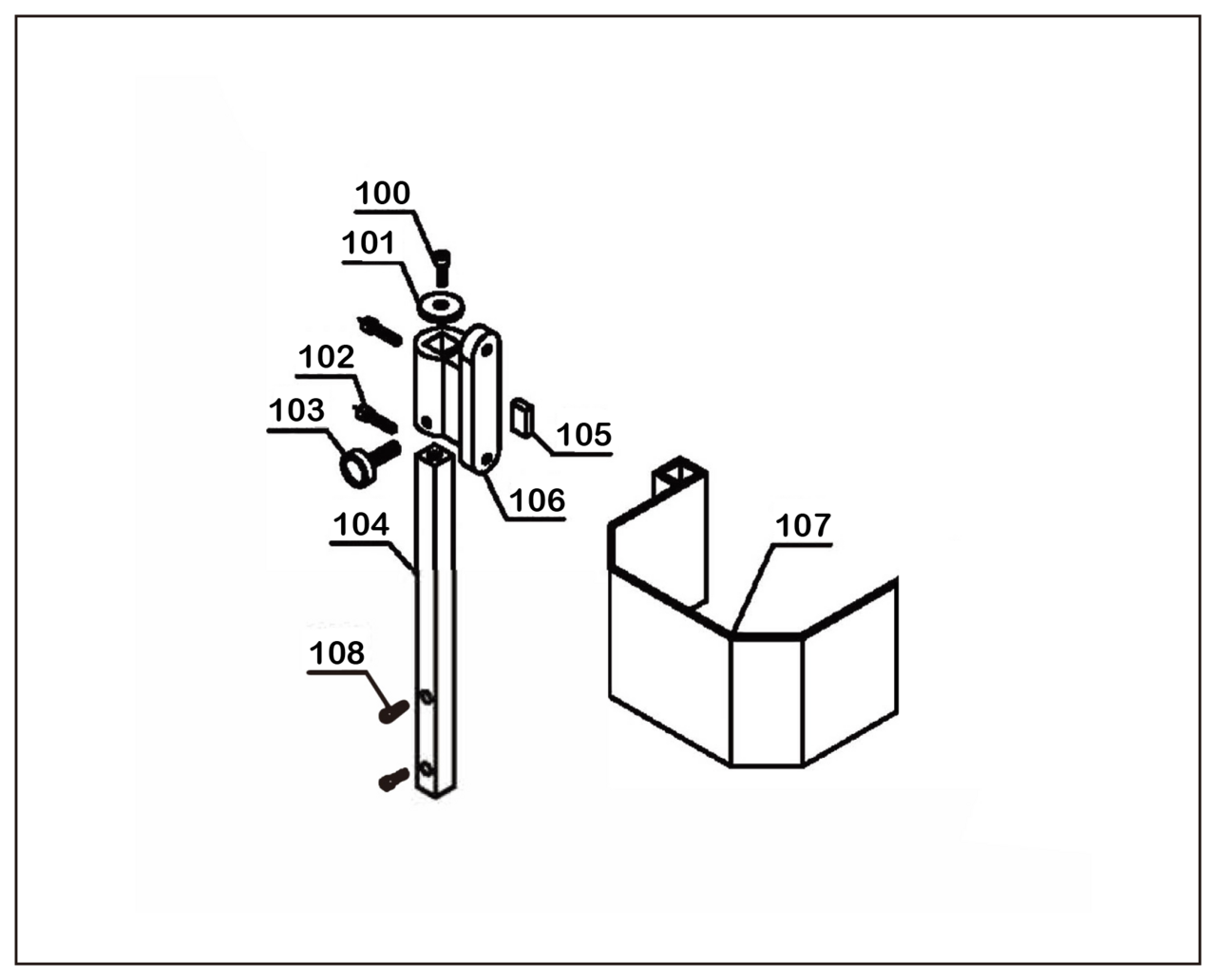

Ersatzteilliste "Bohrfräsmaschine Proton BF-30VMD"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 20 | 120573020 | Staubschutz Proton zu BF-30VM | 1 |
|
|
| 23 | 120573023 | Staubschutz Proton zu BF-30VM | 1 |
|
|
| 29 | 120573029 | Vertikale Leitspindel Proton zu BF-30VM | 1 |
|
|
| 65 | 120573065 | Längsspindel Proton zu BF-30VM | 1 |
|
|
| 75 | 120573075 | Kreuzspindel Proton zu BF-30VM | 1 |
|
|
| 79 | 120573079 | Drehgriff Proton zu BF-30VM | 1 |
|
|
| 81 | 120573081 | Elektronikplatte Proton zu BF-30VM | 1 |
|
|
| 83 | 120573083 | Not-Aus Schalter Proton zu BF-30VM | 1 |
|
|
| 84 | 120573084 | R/F Schalter Proton zu BF-30VM | 1 |
|
|
| 95 | 120573095 | Ein-Ausschalter Proton zu BF-30VM | 1 |
|
|
| 96 | 120573096 | Potentiometer Proton zu BF-30VM | 1 |
|
|
| 97 | 120573097 | Kontaktschütze Proton zu BF-30VM | 1 |
|
|
| 107 | 120573107 | Späneschutz Proton zu BF-30VM | 1 |
|
|
| 110 | 120573110 | Späneschutz Proton komplett zu BF-30VM | 1 |
|
|
| 216 | 120573216 | Schaltgabel Proton zu BF-30VM | 1 |
|
|
| 217 | 120573217 | Gabelarm Proton zu BF-30VM | 1 |
|
|
| 221 | 120573221 | Motor Proton zu BF-30VM | 1 |
|
|
| 234 | 120573234 | Digitaler Tiefenanschlag Proton zu BF-30VM | 1 |
|
|
| 235 | 120573235 | Display fixierung Proton zu BF-30VM | 1 |
|
|
| 241 | 120573241 | Regler Proton zu BF-30VM | 1 |
|
|
| 246 | 120573246 | Spindel Proton zu BF-30VM | 1 |
|
|
| 246-1 | 120573246-1 | Spindeldorn Proton zu BF-30VM | 1 |
|
|
| 265 | 120573265 | Vorschubwelle Proton zu BF-30VM | 1 |
|
|
| 275 | 120573275 | Gabelwelle Proton zu BF-30VM | 1 |
|
|
