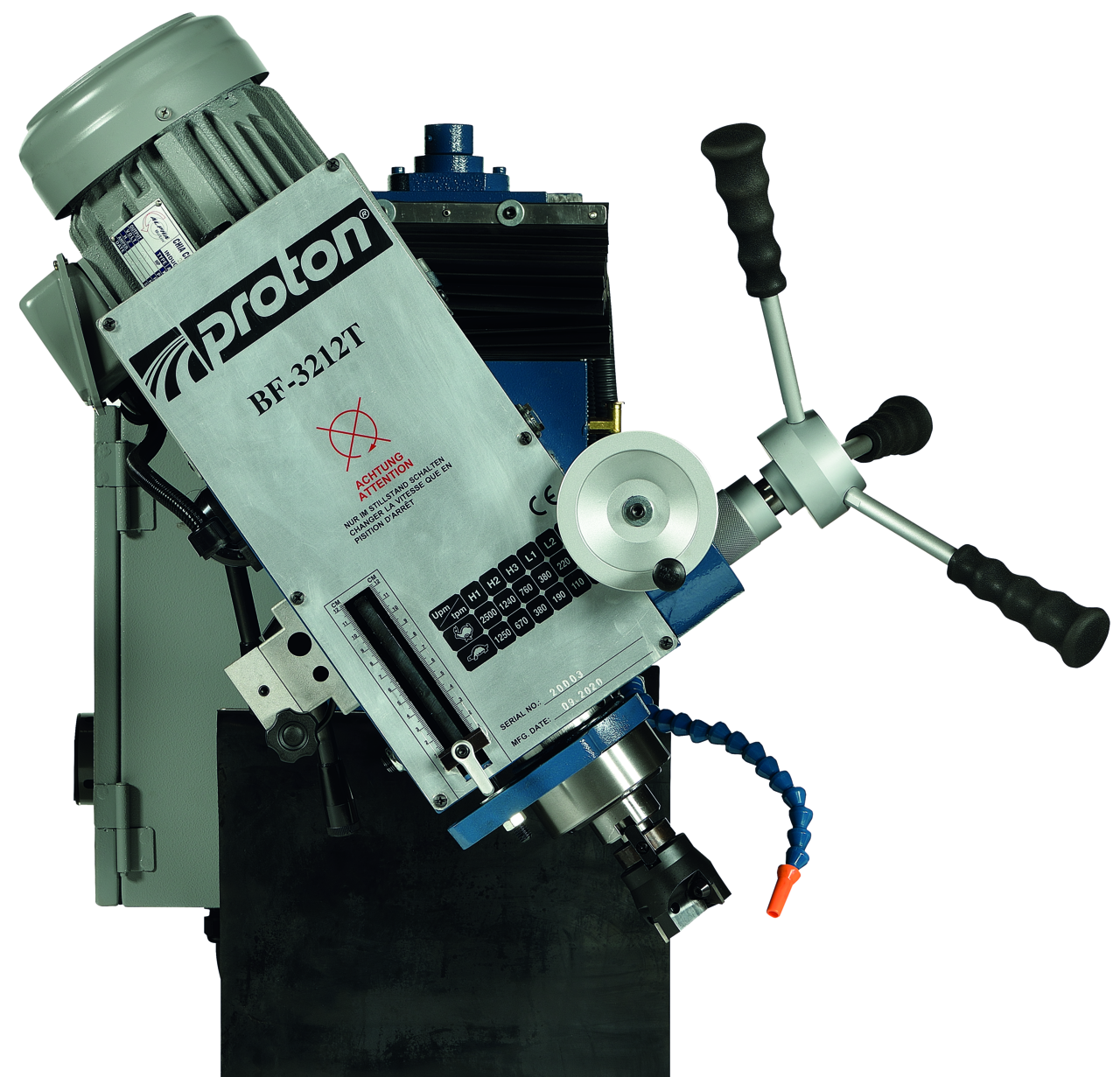

Bohrfräsmaschine Proton BF-3212T
mit Gewindschneidfunktion und schwerem Standfuss
Produktinformationen "Bohrfräsmaschine Proton BF-3212T"
Die vielseitige Bohrfräsmaschine zum Bohren, Gewindeschneiden, Flach- und Vertikalfräsen. Es kann mit manueller Spindelhubbewegung oder mit manuellem Feinvorschub gearbeitet werden. Die Maschine ist für das Gewindeschneiden mit einer Umkehrschaltung ausgerüstet. Sie verfügt über ein integriertes Kühlmittelsystem, einen verstellbaren Späneschutz und eine LED-leuchte. Der Tisch kann quer über die Y- oder längs über die X- Achse verstellt werden. Der Bohrkopf lässt sich 90° nach links und 30° nach rechts schwenken.
Wird montiert geliefert
- Motor 2-touriger
- 6-stufiges Getriebe
- Bohrkopf über Schwalbenschwanzsäule leicht und exakt verstellbar
- Bohrkopf 90° links und 30° rechts schwenkbar
- Links- /Rechtslauf mit Gewindeschneid-Einrichtung
- Robuster Kreuztisch mit 3 parallelen T-Nuten, ist präzise in der X- und Y-Achse verstellbar
- Integriertes Kühlmittelsystem schmiert und kühlt die Bearbeitungswerkzeug für eine lange Lebensdauer
- Gesicherter Späneschutz und Not-/Ausschalter
- Schwerer Standfuss für eine starke Stabilität und eine grosse Spänewanne für Sauberkeit
| Ausladung (D): | 275 mm |
|---|---|
| Bohrhub: | 120 mm |
| Bohrleistung in Stahl: | 32 mm |
| Bohrspindel: | MK3 |
| Breite: | 875 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 50 - 1250 / 100 - 2500 |
| Drehzahlen Anzahl: | 12 (2x6) 2 Stufen |
| Gewindeschneidfunktion: | ja |
| Gewindeschneidleistung: | 16 M |
| Höhe: | 1880 mm |
| Kopfverstellung vertikal: | 490 |
| Kühlsystem integriert: | ja |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 0.75 kW |
| Motor: | 2-tourig |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 400 V |
| Spindelnase / Grundplatte (C): | 440 mm |
| Spindelnase / Tisch (F): | 350 mm |
| Späneschutz: | ja |
| Steckertyp: | CEE 16/5 |
| T-Nutenbreite: | 16 mm |
| Tiefe (B): | 850 mm |
| Tischbreite (I): | 730 mm |
| Tischhöhe: | 1010 mm |
| Tischtiefe (H): | 210 mm |
| Tischverstellung längs X-Achse: | 285 mm |
| Tischverstellung quer Y-Achse: | 410 mm |
Lieferumfang:
Bohrfräsmaschine mit schwerem Standfuss
Weiterführende Links zu "Bohrfräsmaschine Proton BF-3212T"
Datenblätter
Ersatzteilliste "Bohrfräsmaschine Proton BF-3212T"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1-7 | 12082003S | Spindel komplett Proton zu BF-3212T | 1 |
|
|
| 011 | 120820011 | Tiefenanschlagstange Proton zu BF-3212T | 1 |
|
|
| 012 | 120820012 | Klemmhebelschraube Proton M 8x16 mm für BF-3212T | 1 |
|
|
| 014 | 120820014 | Fronttafel Proton zu BF-3212T | 1 |
|
|
| 14-18C | 120820014-018C | Kühlmittelpumpe Proton zu BF3212T | 1 |
|
|
| 016 | 120820016 | Hülse Proton zu BF-3212T | 1 |
|
|
| 017 | 120820017 | Feststellhebel Proton zu BF-3212T | 1 |
|
|
| 19A | 120660A082 | Ölauge Proton 1/2" G | 1 |
|
|
| 20 | 120820020 | Rückzugfeder Proton zu BF-3212T | 1 |
|
|
| 021 | 120820021 | Sicherungsmutter Proton zu BF-3212T | 1 |
|
|
| 023 | 120820023 | Federkeil Proton 5x5x40 mm zu BF-3212T | 1 |
|
|
| 024 | 120820024 | Federkeil Proton 5x5x20 mm zu BF-3212T | 1 |
|
|
| 031 | 120820031 | Schiebehülse Proton zu BF-3212T | 1 |
|
|
| 032 | 120820032 | Griffflansch Proton zu BF-3212T | 1 |
|
|
| 033 | 120820033 | Griffstange Proton zu BF-3212T | 1 |
|
|
| 034 | 120820034 | Griffknopf Proton zu BF-3212T | 1 |
|
|
| 35A | 120820035A | Schraube Proton zu BF-3212T | 1 |
|
|
| 36 | 120820036 | Welle Proton zu BF-3212T | 1 |
|
|
| 36B | 120820036B | Keil Proton zu BF-3212T | 1 |
|
|
| 37 | 120820037 | Lager Proton 51102 zu BF-3212T | 1 |
|
|
| 38, 42 | 12082038A42 | Handrad mit Griff Proton zu BF-3212T | 1 |
|
|
| 39 | 120820039 | Hülse Proton zu BF-3212T | 1 |
|
|
| 40 | 120820040 | Skalenring Proton zu BF-3212T | 1 |
|
|
| 41 | 120820041 | Schraube Proton zu BF-3212T | 1 |
|
|
| 43 | 120820043 | Handrad Proton zu BF-3212T | 1 |
|
|
| 047 | 120820047 | Griffflansch Proton zu BF-3212T | 1 |
|
|
| 048 | 120820048 | Griffstange Proton zu BF-3212T | 1 |
|
|
| 049 | 120820049 | Griffknopf Proton zu BF-3212T | 1 |
|
|
| 057 | 120820057 | Zugschraube Proton M12x1.75 mm zu BF-3212T | 1 |
|
|
| 074 | 120820074 | Abdeckung Proton zu BF-3212T | 1 |
|
|
| 076 | 120820076 | Motor Proton zu BF-3212T | 1 |
|
|
| 098 | 120820098 | Steuerkasten Proton zu BF-3212T | 1 |
|
|
| 100Z | 120820100Z | Schutz Proton komplett zu BF-3212T | 1 |
|
|
| T08 | 120820T08 | Schlossmutter Proton zu BF-3212T | 1 |
|
|
| T18 | 120820T18 | Schutzbalg Proton zu BF-3212T | 1 |
|
|
| T27 | 120820T27 | T-Bolzen Proton T 1/2" x 50 mm zu BF-3212T | 1 |
|
|
| T29 | 120820T29 | Welle Proton zu BF-3212T | 1 |
|
|
| T30 | 120820T30 | Keil Proton zu BF-3212T | 1 |
|
|
| T32 | 120820T32 | Lagerhalter Proton zu BF-3212T | 1 |
|
|
| T34 | 120820T34 | Büchse Proton zu BF-3212T | 1 |
|
|
| T35 | 120820T35 | Zahnrad Proton zu BF-3212T | 1 |
|
|
| T36 | 120820T36 | Scheibe Proton zu BF-3212T | 1 |
|
|
| T37 | 120820T37 | Schraube Proton M8 x 16 mm zu BF-3212T | 1 |
|
|
| T38 | 120820T38 | Hebel Proton zu BF-3212T | 1 |
|
|
| T39 | 120820T39 | Drehgriff Proton zu BF-3212T | 1 |
|
|
| T42 | 120820T42 | Schraube Proton M5 x 5 mm zu BF-3212T | 1 |
|
|
| T43 | 120820T43 | Handrad Proton zu BF-3212T | 1 |
|
|
| T44 | 120820T44 | Skalenring Proton zu BF-3212T | 1 |
|
|
| T45 | 120820T45 | Zylinderkopfschraube Proton M6 x 16 mm zu BF-3212T | 1 |
|
|
| T46 | 120820T46 | Lagerhalter Proton zu BF-3212T | 1 |
|
|
| T48 | 120820T48 | Federkeil Proton zu BF-3212T | 1 |
|
|
| T49 | 120820T49 | Spindel Proton zu BF-3212T | 1 |
|
|
| T50 | 120820T50 | Zylinderkopfschraube Proton M8x20 mm zu BF-3212T | 1 |
|
|
| T51 | 120820T51 | Schlossmutter Proton zu BF-3212T | 1 |
|
|
| T52 | 120820T52 | Nutenmutter Proton zu BF-3212T | 1 |
|
|
| T53 | 120820T53 | Anschlag Proton zu BF-3212T | 1 |
|
|
| T54 | 120820T54 | Schraube Proton zu BF-3212T | 1 |
|
|
| T55 | 120820T55 | Lagerhalter Proton zu BF-3212T | 1 |
|
|
| T57 | 120820T57 | Klemmhebel Proton zu BF-3212T | 1 |
|
|
| T58 | 120820T58 | Schraube Proton zu BF-3212T | 1 |
|
|
| T61 | 120820T61 | Stellkeil Proton zu BF-3212T | 1 |
|
|
| T62 | 120820T62 | Schlossmutter Proton zu BF-3212T | 1 |
|
|
| T63 | 120820T63 | Jaccardhebel Proton zu BF-3212T | 1 |
|
|
| T65 | 120820T65 | Spindel Proton zu BF-3212T | 1 |
|
|
| T66 | 120820T66 | Lagerhalter Proton zu BF-3212T | 1 |
|
|
