Säulenbohrmaschine Proton BMS-30 VT
LED-Arbeitsleuchte und Schnellspannbohrfutter 1 -16 mm
Produktinformationen "Säulenbohrmaschine Proton BMS-30 VT"
Die Säulenbohrmaschine mit variabler Drehzahlregulierung und integriertem Kühlmittelsystem. Der Tisch ist schwenkbar und verfügt über zwei Parallelnuten zur Befestigung von Spannwerkzeug und einen integrierten Schraubstock. Die Tischhöhe kann an der Kurbel, über die Zahnstange seitlich der Säule verstellt werden. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Der Späneschutz ist höhenverstellbar, sodass er sich der Arbeitshöhe und dem Werkstück anpassen lässt. Der Keilriemen wird mit dem seitlichen Spannhebel über die Motorenfederung gespannt. Die Säulenbohrmaschine verfügt über eine flexible LED-leuchte.
Wird montiert geliefert
- Stufenlose elektronische Drehzahlregulierung
- Digitale Drehzahlanzeige
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches anlaufen der Maschine
- schwenkbarer Bohrtisch mit Parallelnuten und integriertem Spannstock
- Tischhöhe über Zahnstange verstellbar
- Integriertes Kühlmittelsystem
- Elektrisch gesicherter Riemendeckel und Splitterschutz
- LED-Arbeitsleuchte
| Ausladung (D): | 210 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 125 mm |
| Bohrleistung in Stahl: | 30 mm |
| Bohrspindel: | MK3 |
| Breite: | 450 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 150 - 2500 |
| Drehzahlanzeige digital: | ja |
| Drehzahlen Anzahl: | variabel |
| Drehzahlregulierung: | stufenlos |
| Gewindeschneidfunktion: | nein |
| Höhe: | 1745 mm |
| Kühlsystem integriert: | ja |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 1.5 kW |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 400 V |
| Spannweite: | 102 mm |
| Spindelnase / Grundplatte (C): | 1200 mm |
| Spindelnase / Tisch (F): | 640 mm |
| Späneschutz: | ja |
| Steckertyp: | CEE 16/5 |
| Säule (E): | 92 mm |
| T-Nutenbreite: | 14 mm |
| Tiefe (B): | 750 mm |
| Tischbelastung: | 60 kg |
| Tischbreite (I): | 395 mm |
| Tischtiefe (H): | 285 mm |
Lieferumfang:
Säulenbohrmaschine mit Schnellspannbohrfutter 1 -16 mm
Weiterführende Links zu "Säulenbohrmaschine Proton BMS-30 VT"
Datenblätter
Ersatzteilliste "Säulenbohrmaschine Proton BMS-30 VT"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1 | 120610001 | Fuss Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1-S1, 79-S1 | 120610080 | Schraube M5x10 Proton | 1 |
|
|
| 1A | 120610001A | Behälter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1B | 120610001B | Deckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1C | 120610001C | Kühlmittelpumpe Proton 400V zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1D | 120610001D | Schlauchanschluss gerade Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1F | 120610001F | Schlauch Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 2Z | 120610003 | Säule Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 2-S2, 31-S1 | 120605032 | Federring Proton AD 21 / ID 13.5 / H3 | 1 |
|
|
| 7 | 120610007 | Bolzen Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 8 | 120610008 | Schneckenrad Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 9+9A | 120610009Z | Kurbel komplett Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 19 | 120610019 | Zahnstange Proton | 1 |
|
|
| 20A | 120610020A | Haltering unten Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22A | 120610022A | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22-S2 | 120610030 | Rändelschraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22-S4-5 | 120606050Z | Gewindestift Proton M10 | 1 |
|
|
| 22-6, 44004 | 120631009 | Scheibe Proton 6 mm verzinkt | 1 |
|
|
| 26 | 120610026 | Verstellhebel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 27 | 120610027 | Exzenter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 28Z | 120610028Z | Flansch, Exzenter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 29L | 120606029L | Welle Proton | 1 |
|
|
| 29S | 120610029S | Welle Proton | 1 |
|
|
| 31 | 120611031 | Motorplatte Proton zu BMS-30VT | 1 |
|
|
| 31-S2 | 120606033 | Mutter Proton M12 | 1 |
|
|
| 35Z | 120610035Z | Welle Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 36 | 120610036 | Schwerspannstift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 40 | 120605040 | Griffstange Proton | 1 |
|
|
| 41 | 120612041 | Griffknopf Proton | 1 |
|
|
| 42 | 120610042 | Flansch Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43 | 120610043 | Tiefeneinstell-Skala Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 45 | 120606045 | Niete Proton | 1 |
|
|
| 47 | 120610047Z | Rückzugfeder Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 48 | 120606048 | Schwerspannstift Proton 6 x16,5 | 1 |
|
|
| 49 | 120603068 | Mutter Proton M12 zu BMT-1605M | 1 |
|
|
| 52Z | 120610052Z | Spindelschaft Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 53 | 120610053 | Gummiring Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 54 | 120610054 | Spindel Proton MK3 zu BMS-3018T, BMS-30VT | 1 |
|
|
| 55 | 120610055 | Kugellager Proton 6206 | 1 |
|
|
| 56 | 120610056 | Drucklager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 57 | 120610057 | Kugellager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 58 | 120610058 | Mutter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 59Z | 120610059Z | Poullywelle Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 60 | 120610060 | Kugellager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 61 | 120610061 | Büchse Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 62 | 120610062 | Seegering Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 63 | 120610063 | Poullymutter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 64 | 120611064 | Motorriemenscheibe Proton zu BMS-30VT | 1 |
|
|
| 68-S1 | 120610070 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 68 | 120611068 | Motor Proton 400V zu BMS-30VT | 1 |
|
|
| 69 | 120610069 | Kabel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 31-S1 | 120605071 | Scheibe Proton | 1 |
|
|
| 31-S2 | 120610072 | Mutter Proton | 1 |
|
|
| 73 | 120611073 | Motorpouly Proton zu BMS-30VT | 1 |
|
|
| 76 | 120610076 | Kabel Proton 4 x 1,5mm² zu BMS-3018T, BMS-30VT | 1 |
|
|
| 78 | 120611078 | Printplatte Proton zu BMS-30VT | 1 |
|
|
| 78B | 120611078B | Digitalanzeige Proton 400V zu BMS-30VT | 1 |
|
|
| 78C | 120611078C | Sensor Proton zu BMS-30VT | 1 |
|
|
| 79-2 | 120611079-2 | Elektronikplatte Proton zu BMS-30VT | 1 |
|
|
| 79-3 | 120611079-3 | Halter Proton zu BMS-30VT | 1 |
|
|
| 79A | 120610079A | Elektronikplatten Halter Proton zu BMS-3018T | 1 |
|
|
| 79B | 120611079B | Halter Proton zu BMS-30VT | 1 |
|
|
| 79C | 120611079C | Halter Proton zu BMS-30VT | 1 |
|
|
| 79D | 120610079D | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 81 | 120610081 | Riemendeckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 82 | 120606082 | Scheibe Proton | 1 |
|
|
| 85 | 120606085 | Knopf Proton | 1 |
|
|
| 86Z | 120610086Z | Mittelpouly Proton zu BMS-3018T | 1 |
|
|
| 87-1 | 120610087-1 | Seegering Proton zu BMS-3018T | 1 |
|
|
| 88 | 120610088 | Poulyträger Proton zu BMS-3018T | 1 |
|
|
| 89 | 120611089 | Keilriemen Proton zu BMS-30VT | 1 |
|
|
| 92 | 120606092 | Mikroschalter Proton | 1 |
|
|
| 93 | 120610093 | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 93A | 120610093A | Feder Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 93-S2 | 120606097 | Mutter Proton M5 | 1 |
|
|
| 94 | 120610094 | Winkel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 94-S3 | 120606083 | Schraube Proton M6x13 | 1 |
|
|
| 94-S3 | 120606096 | Schraube Proton M5x6 | 1 |
|
|
| 98 | 120603105 | Kabelklammer Proton | 1 |
|
|
| 94-S1 | 120610099 | Mutter M6 Proton | 1 |
|
|

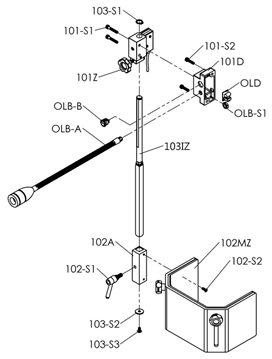

| OLB-A | 120605111LED | LED-Set Proton komplett (Controller, Schalter, Lampe) | 1 |
|
|
| 102MZ | 120610102MZ | Plexiglasschutz Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 102-103 | 120610102-103 | Schutz Proton komplett zu BMS-3018T, BMS-30VT | 1 |
|
|
| 104A | 120610104A | Starttaster Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 104E | 120610104E | Pumpenschalter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 104B | 120611104F | Drehzahlwahlschalter Proton zu BMS-30VT | 1 |
|
|
| 105 | 120610105 | Dichtung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| V105Z | 120610V105Z | Schlitten komplett Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 106 | 120610106 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 107 | 120610107 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 108E | 1206100108E | Transformer Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 108Z | 120611108Z | Sicherung,-halter Proton zu BMS-30VT | 1 |
|
|
| 108-3 | 120611108-3 | Sicherungshalter Proton zu BMS-30VT | 1 |
|
|
| 108A | 120611108-4 | Aluminiumplatte Proton zu BMS-30VT | 1 |
|
|
| 109 | 120610109 | Deckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 110 | 120610110 | Gehäuse Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 803 | 120610803 | Frontplatte Proton zu BMS-3018T | 1 |
|
|
| 43831 | 120610001-1 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43842 | 120610012-1 | Federring Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43846 | 120610016-1 | Stift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43862 | 120610001-2 | Scheibe Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43881 | 120610020-2 | Stahlkugel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43912 | 120610022-3 | Hahn Proton | 1 |
|
|
| 43943 | 120610022-4 | Halter Proton | 1 |
|
|
| 44034 | 120610022-7 | Sechskantschraube Proton schwarz M8 x 19 mm | 1 |
|
|
