Säulenbohrmaschine Proton BMS-3018T
mit 18 Drehzahlstufen, Schnellspannbohrfutter 1 -16 mm
Produktinformationen "Säulenbohrmaschine Proton BMS-3018T"
Die Säulenbohrmaschine mit integriertem Kühlmittelsystem. Man kann über die schnell- und langsam-Funktion zwischen zwei Drehzahlbereichen mit je neun Stufen auswählen. Der Tisch ist schwenkbar und verfügt über zwei Parallelnuten zur Befestigung von Spannwerkzeug und einen integrierten Schraubstock. Die Tischhöhe kann an der Kurbel, über die Zahnstange seitlich der Säule verstellt werden. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Der Späneschutz ist höhenverstellbar, sodass er sich der Arbeitshöhe und dem Werkstück anpassen lässt. Der Keilriemen wird mit dem seitlichen Spannhebel über die Motorenfederung gespannt. Die Säulenbohrmaschine verfügt über eine flexible LED-leuchte.
Wird montiert geliefert
- 2-touriger Motor
- Drehzahlverstellung mittels Keilriemen
- Mit Schnellspannbohrfutter 1-16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches anlaufen der Maschine
- Schwenkbarer Bohrtisch mit Parallelnuten
- Tischhöhe über Zahnstange verstellbar
- Integriertes Kühlmittelsystem
- Integrierter Schraubstock
- LED- Arbeitsleuchte
| Ausladung (D): | 210 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 125 mm |
| Bohrleistung in Stahl: | 30 mm |
| Bohrspindel: | MK3 |
| Breite: | 450 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 105 - 1335 / 210 - 2650 |
| Drehzahlanzeige digital: | nein |
| Drehzahlen Anzahl: | 18 (2x9) 2 Stufen |
| Drehzahlregulierung: | manuell, mittels Keilriemen |
| Gewindeschneidfunktion: | nein |
| Höhe: | 1745 mm |
| Kühlsystem integriert: | ja |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 0.75 kW |
| Motor: | 2-tourig |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 400 V |
| Spannweite: | 102 mm |
| Spindelnase / Grundplatte (C): | 1200 mm |
| Spindelnase / Tisch (F): | 640 mm |
| Späneschutz: | ja |
| Steckertyp: | CEE 16/5 |
| Säule (E): | 92 mm |
| T-Nutenbreite: | 14 mm |
| Tiefe (B): | 750 mm |
| Tischbelastung: | 60 kg |
| Tischbreite (I): | 395 mm |
| Tischtiefe (H): | 285 mm |
Lieferumfang:
Säulenbohrmaschine mit Schnellspannbohrfutter 1-16 mm
Weiterführende Links zu "Säulenbohrmaschine Proton BMS-3018T"
Datenblätter
Ersatzteilliste "Säulenbohrmaschine Proton BMS-3018T"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1 | 120610001 | Fuss Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1-S2 | 120610001-1 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1-2 | 120610001-2 | Scheibe Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1A | 120610001A | Behälter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1-5, 80 | 120610080 | Schraube M5x10 Proton | 1 |
|
|
| 1B | 120610001B | Deckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1C | 120610001C | Kühlmittelpumpe Proton 400V zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1D | 120610001D | Schlauchanschluss gerade Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 1E | 120612001E | Bride Proton | 1 |
|
|
| 1F | 120610001F | Schlauch Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 2Z | 120610003 | Säule Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 2-S1 | 120610004 | Sechskantschraube Proton | 1 |
|
|
| 2-S2, 31-S1 | 120605032 | Federring Proton AD 21 / ID 13.5 / H3 | 1 |
|
|
| 5Z | 120610005Z | Säulenflansch, Zahnrad, Bolzen, Stift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 6 | 120610006 | Zahnrad Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 7 | 120610007 | Bolzen Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 8 | 120610008 | Schneckenrad Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 9 + 9A | 120610009Z | Kurbel komplett Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 12 | 120610012 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 12-1 | 120610012-1 | Federring Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 15 | 120610015 | Zeiger Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 16 | 120610016Z | Klemmgriff Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 16-1 | 120610016-1 | Stift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 17 | 120610017 | Rändelschraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 18 | 120610018Z | Tisch Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 19 | 120610019 | Zahnstange Proton | 1 |
|
|
| 20 | 120610020 | Haltering Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 20A | 120610020A | Haltering unten Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 20-2 | 120610020-2 | Stahlkugel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 21 | 120605010 | Gewindestift Proton | 1 |
|
|
| 22 | 120610022 | Kopfgehäuse Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22-3 | 120610022-3 | Hahn Proton | 1 |
|
|
| 22D | 120610022-4 | Halter Proton | 1 |
|
|
| 22-6 | 120631009 | Scheibe Proton 6 mm verzinkt | 1 |
|
|
| 22-7 | 120610022-7 | Sechskantschraube Proton schwarz M8 x 19 mm | 1 |
|
|
| 22A | 120610022A | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22-S2 | 120610030 | Rändelschraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 22-S3 | 120606048 | Schwerspannstift Proton 6 x16,5 | 1 |
|
|
| 22-S4-5 | 120606050Z | Gewindestift Proton M10 | 1 |
|
|
| 22-S6 | 120610023 | Gewindestift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 26 | 120610026 | Verstellhebel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 27 | 120610027 | Exzenter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 28Z | 120610028Z | Flansch, Exzenter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 29L | 120606029L | Welle Proton | 1 |
|
|
| 29S | 120610029S | Welle Proton | 1 |
|
|
| 31 | 120610031 | Motorplatte Proton zu BMS-3018T | 1 |
|
|
| 31-S2 | 120606033 | Mutter Proton M12 | 1 |
|
|
| 35Z | 120610035Z | Welle Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 36 | 120610036 | Schwerspannstift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 40 | 120605040 | Griffstange Proton | 1 |
|
|
| 41 | 120612041 | Griffknopf Proton | 1 |
|
|
| 42 | 120610042 | Flansch Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 43 | 120610043 | Tiefeneinstell-Skala Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 45 | 120606045 | Niete Proton | 1 |
|
|
| 47 | 120610047Z | Rückzugfeder Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 49 | 120603068 | Mutter Proton M12 zu BMT-1605M | 1 |
|
|
| 52Z | 120610052Z | Spindelschaft Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 53 | 120610053 | Gummiring Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 54 | 120610054 | Spindel Proton MK3 zu BMS-3018T, BMS-30VT | 1 |
|
|
| 55 | 120610055 | Kugellager Proton 6206 | 1 |
|
|
| 56 | 120610056 | Drucklager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 57 | 120610057 | Kugellager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 58 | 120610058 | Mutter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 59Z | 120610059Z | Poullywelle Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 60 | 120610060 | Kugellager Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 61 | 120610061 | Büchse Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 62 | 120610062 | Seegering Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 63 | 120610063 | Poullymutter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 64 | 120610064 | Spindelpouly Proton zu BMS-3018T | 1 |
|
|
| 68Z | 120610068Z | Motor Proton 400V zu BMS-3018T | 1 |
|
|
| 68-S1 | 120610070 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 68-S2 | 120605071 | Scheibe Proton | 1 |
|
|
| 68-S3 | 120610072 | Mutter Proton | 1 |
|
|
| 69 | 120610069 | Kabel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 73 | 120610073Z | Motorpouly Proton zu BMS-3018T | 1 |
|
|
| 76 | 120610076 | Kabel Proton 4 x 1,5mm² zu BMS-3018T, BMS-30VT | 1 |
|
|
| 78 | 120605078 | Schalter 1-0-2 Proton | 1 |
|
|
| 79 | 120610079A | Elektronikplatten Halter Proton zu BMS-3018T | 1 |
|
|
| 79D | 120610079D | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 81 | 120610081 | Riemendeckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 82 | 120606082 | Scheibe Proton | 1 |
|
|
| 85-S1 | 120606083 | Schraube Proton M6x13 | 1 |
|
|
| 85 | 120606085 | Knopf Proton | 1 |
|
|
| 86Z | 120610086Z | Mittelpouly Proton zu BMS-3018T | 1 |
|
|
| 87-1 | 120610087-1 | Seegering Proton zu BMS-3018T | 1 |
|
|
| 88 | 120610088 | Poulyträger Proton zu BMS-3018T | 1 |
|
|
| 89A | 120610089A | Keilriemen Proton B35-889 zu BMS-3018T | 1 |
|
|
| 92 | 120606092 | Mikroschalter Proton | 1 |
|
|
| 93 | 120610093 | Abdeckung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 93-S2 | 120606097 | Mutter Proton M5 | 1 |
|
|
| 93A | 120610093A | Feder Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 94 | 120610094 | Winkel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 94-S1 | 120610099 | Mutter M6 Proton | 1 |
|
|
| 96 / 104-2 | 120606096 | Schraube Proton M5x6 | 1 |
|
|
| 98 | 120603105 | Kabelklammer Proton | 1 |
|
|

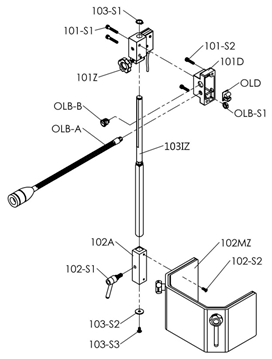

| OLB-A | 120605111LED | LED-Set Proton komplett (Controller, Schalter, Lampe) | 1 |
|
|
| 102MZ | 120610102MZ | Plexiglasschutz Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 102-103 | 120610102-103 | Schutz Proton komplett zu BMS-3018T, BMS-30VT | 1 |
|
|
| 104A | 120610104A | Starttaster Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 104E | 120610104E | Pumpenschalter Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 105 | 120610105 | Dichtung Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| V105Z-V110 | 120610V105Z | Schlitten komplett Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 106 | 120610106 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 107 | 120610107 | Schraube Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 108A | 120610108A | Aluminiumplatte Proton zu BMS-3018T | 1 |
|
|
| 108D | 120610108D | Schütze Proton zu BMS-3018T | 1 |
|
|
| 108E | 1206100108E | Transformer Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 109 | 120610109 | Deckel Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 110 | 120610110 | Gehäuse Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 803 | 120610803 | Frontplatte Proton zu BMS-3018T | 1 |
|
|
