Tischbohrmaschine Proton BMT-1612M
Produktinformationen "Tischbohrmaschine Proton BMT-1612M"
Die leistungsstarke Tischbohrmaschine für den stationären Einsatz in der Werkstatt. Es sind Bohrungen in Stahl bis 16 mm möglich. Der Tisch lässt sich neigen und schwenken. Er hat vier Befestigungsnuten für die Nutzung von Spannwerkzeug. Die Tischhöhe wird an einer Kurbel über die Zahnstange seitlich der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Präzises arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubes seitlich der Maschine. Mit Ihren 12 Drehzahlen ermöglicht Sie optimales arbeiten in diversen Materialien. Einfaches spannen des Keilriemens über die Motorenfederung über den seitlichen Spannhebel. Die Tischbohrmaschine verfügt über eine flexible LED-leuchte.
- 1-touriger Motor
- Drehzahlregulierung mittels Keilriemen
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Schwenk- und Neigbarer Bohrtisch, mit Zentrumsbohrung und 4 T-Nuten
- Tischhöhe über Zahnstange verstellbar
- LED-Arbeitsleuchte
| Ausladung (D): | 180 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 85 mm |
| Bohrleistung in Stahl: | 16 mm |
| Bohrspindel: | MK2 |
| Breite: | 350 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 290 - 2300 |
| Drehzahlanzeige digital: | nein |
| Drehzahlen Anzahl: | 12 |
| Drehzahlregulierung: | manuell, mittels Keilriemen |
| Gewindeschneidfunktion: | nein |
| Höhe: | 1040 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 0.55 kW |
| Motor: | 1-tourig |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 645 mm |
| Spindelnase / Tisch (F): | 340 mm |
| Späneschutz: | ja |
| Steckertyp: | T12 |
| Säule (E): | 80 mm |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 630 mm |
| Tischbelastung: | 40 kg |
| Tischbreite (I): | 265 mm |
| Tischtiefe (H): | 265 mm |
Tischbohrmaschine mit Schnellspannbohrfutter 1-16 mm und Konusaustreiber

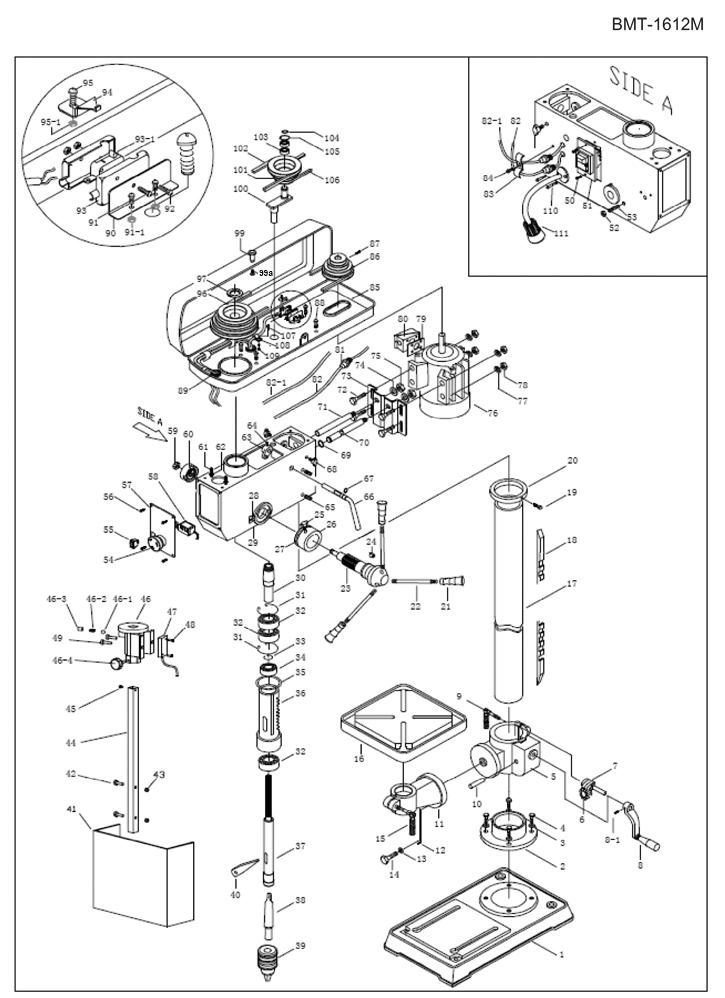

Ersatzteilliste "Tischbohrmaschine Proton BMT-1612M"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1 | 120604001 | Fuss Proton zu BMT-1612M | 1 |
|
|
| 3 | 120626052 | Federring Proton AD16.5 / ID10 / H2 | 1 |
|
|
| 4 | 120604004 | Sechskantschraube Proton | 1 |
|
|
| 5 | 120604005 | Säulenflansch Proton zu BMT-1612M | 1 |
|
|
| 6 | 120603092 | Zahnrad Proton | 1 |
|
|
| 7 | 120603093 | Schneckenwelle Proton | 1 |
|
|
| 8 | 120604008 | Kurbel komplett Proton zu BMT-1612M | 1 |
|
|
| 8-1 | 120605010 | Gewindestift Proton | 1 |
|
|
| 9 | 120604009 | Klemmschraube Proton zu BMT-1612M | 1 |
|
|
| 10 | 120604010 | Bolzen Proton zu BMT-1612M | 1 |
|
|
| 11 | 120604011 | Tischarm Proton zu BMT-1612M | 1 |
|
|
| 12, 87 | 120603086 | Gewindestift Proton M6x13 | 1 |
|
|
| 13, 103 | 120603081 | Federring Proton AD24,5 / ID 16,5 / H4 mm | 1 |
|
|
| 15 | 120604015 | Klemmschraube Proton zu BMT-1612M | 1 |
|
|
| 16 | 120604016 | Tisch Proton zu BMT-1612M | 1 |
|
|
| 17 | 120604017 | Säule Proton zu BMT-1612M | 1 |
|
|
| 18 | 120603006 | Zahnstange Proton | 1 |
|
|
| 19 | 120604019 | Schraube Proton M6x15 | 1 |
|
|
| 20 | 120604020 | Haltering Proton zu BMT-1612M | 1 |
|
|
| 21 | 120615047 | Griff M12 Proton | 1 |
|
|
| 22 | 120604022 | Griffstange Proton | 1 |
|
|
| 23 | 120604023 | Welle Proton zu BMT-1612M | 1 |
|
|
| 24 | 120604024 | Keil Proton zu BMT-1612M | 1 |
|
|
| 25 | 120604025 | Flügelschraube Proton M8x12 | 1 |
|
|
| 26 | 120604026 | Verstellring Proton zu BMT-1612M | 1 |
|
|
| 27 | 120604027 | Skala Proton zu BMT-1612M | 1 |
|
|
| 28 | 120604028 | Pfeil Proton | 1 |
|
|
| 29A | 120604029A | Kopfgehäuse Proton zu BMT-1612M | 1 |
|
|
| 30 | 120604030 | Welle Proton zu BMT-1612M | 1 |
|
|
| 31 | 120604031 | Sicherungsring Proton zu BMT-1612M | 1 |
|
|
| 32 | 120634025 | Kugellager Proton AD52/ID25/H15, Typ 6205RZ | 1 |
|
|
| 33 | 120604033 | Sicherungsring Proton zu BMT-1612M | 1 |
|
|
| 34, 103 | 120604034 | Kugellager Proton AD35/ID15/H11, Typ 6202RZ | 1 |
|
|
| 35 | 120604035 | Gummiring Proton zu BMT-1612M | 1 |
|
|
| 36 | 120604036 | Spindelhülse Proton zu BMT-1612M | 1 |
|
|
| 37 | 120604037 | Spindel Proton zu BMT-1612M | 1 |
|
|
| 38 | 120603079 | Adapter Proton zu BMT-1605M, BMT-1612M | 1 |
|
|
| 39 | 120715 | Schnellspannbohrfutter Proton B18 | 1 |
|
|
| 40 | 120615092 | Austreibkeil Proton | 1 |
|
|
| 41-49 | 120604041-49 | Späneschutz komplett Proton zu BMT-1612M | 1 |
|
|
| 51, 91, 107 | 120603053 | Schraube Proton | 1 |
|
|
| 52B | 120604052B | Ein- und Ausschalter Proton 230V | 1 |
|
|
| 54 | 120604053A | Not-Ausschalter Proton | 1 |
|
|
| 55 | 120604055 | Schraube Proton zu BMT-1612M | 1 |
|
|
| 57A | 120604057A | Schalterplatte Proton zu BMT-1612M | 1 |
|
|
| 59-60 | 120604058-59 | Rückzugfeder mit Mutter Proton | 1 |
|
|
| 61 | 120604061 | Scheibe Proton zu BMT-1612M | 1 |
|
|
| 62 | 120604062 | Exzenter Proton zu BMT-1612M | 1 |
|
|
| 63 | 120604063 | Zylinderkopfschraube Proton zu BMT-1612M | 1 |
|
|
| 64 | 120604064 | Flügelschraube Proton zu BMT-1612M | 1 |
|
|
| 65 | 120604065 | Gewindestift Proton zu BMT-1612M | 1 |
|
|
| 66 | 120604066 | Verstellhebel Proton zu BMT-1612M | 1 |
|
|
| 67 | 120604067 | Sicherungsring Proton zu BMT-1612M | 1 |
|
|
| 69 | 120604069 | Sicherungsring Proton zu BMT-1612M | 1 |
|
|
| 70 | 120604070 | Welle Proton zu BMT-1612M | 1 |
|
|
| 71 | 120604071 | Welle Proton zu BMT-1612M | 1 |
|
|
| 72 | 120604072 | Sechskantschraube mit Flansch Proton zu BMT-1612M | 1 |
|
|
| 73 | 120604073 | Motorplatte Proton zu BMT-1612M | 1 |
|
|
| 74, 77 | 120601074 | Federring Proton AD18.8 / ID12.4 / H3.3 | 1 |
|
|
| 75 | 120604075 | Mutter Proton zu BMT-1612M | 1 |
|
|
| 76 | 120604076 | Motor Proton 230V | 1 |
|
|
| 78 | 120604078 | Mutter mit Flansch Proton M8 | 1 |
|
|
| 79 | 120602033 | Dichtung Proton | 1 |
|
|
| 80 | 120604080 | Abdeckung Proton | 1 |
|
|
| 81 | 120604081 | Kabelverschraubung Proton | 1 |
|
|
| 82 | 120602055 | Netzkabel Proton | 1 |
|
|
| 83 | 120602025 | Klammer Proton | 1 |
|
|
| 84 | 120602024 | Schraube Proton M5x10 | 1 |
|
|
| 85 | 120604085 | Riemengehäuse Proton zu BMT-1612M | 1 |
|
|
| 86 | 120604086 | Motorpouly Proton zu BMT-1612M | 1 |
|
|
| 88, 98, 99a | 120602064 | Schraube Proton M6x10 | 1 |
|
|
| 89 | 120604089 | Halter Proton zu BMT-1612M | 1 |
|
|
| 89-1 | 120604089-1 | Mikroschalter Proton | 1 |
|
|
| 90 | 120604090 | Schalterplatte Proton | 1 |
|
|
| 92 | 120604092 | Rundkopfschraube Proton M3x20 | 1 |
|
|
| 93 | 120604093 | Haube Proton | 1 |
|
|
| 93-1 | 120602065 | Mikroschalter Proton | 1 |
|
|
| 94 | 120602069 | Platte Proton | 1 |
|
|
| 95 | 120602070 | Schraube Proton M6x10 | 1 |
|
|
| 96 | 120604096 | Motorriemenscheibe Proton zu BMT-1612M | 1 |
|
|
| 97 | 120603057 | Feststellmutter Proton | 1 |
|
|
| 99 | 120603051 | Griff Proton zu Riemendeckel | 1 |
|
|
| 100 | 120604100 | Riemenscheibenhalter Proton zu BMT-1612M | 1 |
|
|
| 101 | 120604101 | Mittlere Riemenscheibe Proton zu BMT-1612M | 1 |
|
|
| 102 | 120604102 | Keilriemen Proton | 1 |
|
|
| 108 | 120603105 | Kabelklammer Proton | 1 |
|
|
| 110LED | 120604110LED | LED Lampe Proton | 1 |
|
|
| 91-1, 109 | 120604109 | Mutter Proton M4 | 1 |
|
|
