Tischbohrmaschine Proton BMT-2010T
Produktinformationen "Tischbohrmaschine Proton BMT-2010T"
Die präzise Tischbohrmaschine für den stationären Einsatz in der Werkstatt. Mit Ihrem zwei-tourigen Motor ist Sie für den Dauereinsatz geeignet. Für Bohrungen in Stahl bis 16 mm. Man kann über die schnell- und langsam-Funktion zwischen zwei Drehzahlbereichen auswählen. Der Tisch lässt sich neigen und schwenken. Er hat vier Befestigungsnuten für die Nutzung von Spannwerkzeug. Die Tischhöhe wird an einer Kurbel über die Zahnstange seitlich der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Der Späneschutz ist höhenverstellbar, sodass er sich der Arbeitshöhe und dem Werkstück anpassen lässt. Präzises arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubes seitlich der Maschine. Einfaches spannen des Keilriemens über die Motorenfederung über den seitlichen Spannhebel. Die Tischbohrmaschine verfügt über eine flexible LED-leuchte.
- 2-touriger Motor, 400 V
- Drehzahlregulierung mittels Keilriemen
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Schwenk- und Neigbarer Bohrtisch, mit 4 Nuten
- Tischhöhe über Zahnstange verstellbar
- LED-Arbeitsleuchte
| Ausladung (D): | 180 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 90 mm |
| Bohrleistung in Stahl: | 16 mm |
| Bohrspindel: | MK2 |
| Breite: | 350 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 210 - 1250 / 420 - 2500 |
| Drehzahlanzeige digital: | nein |
| Drehzahlen Anzahl: | 10 |
| Drehzahlregulierung: | manuell, mittels Keilriemen |
| Gewindeschneidfunktion: | nein |
| Höhe: | 1090 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 0.55 kW |
| Motor: | 2-tourig |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 400 V |
| Spindelnase / Grundplatte (C): | 645 mm |
| Spindelnase / Tisch (F): | 350 mm |
| Späneschutz: | ja |
| Steckertyp: | CEE 16/5 |
| Säule (E): | 80 mm |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 630 mm |
| Tischbelastung: | 30 kg |
| Tischbreite (I): | 282 mm |
| Tischtiefe (H): | 282 mm |
Tischbohrmaschine mit Schnellspannbohrfutter 1-16 mm und Konusaustreiber
Ersatzteilliste "Tischbohrmaschine Proton BMT-2010T"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1 | 120606001 | Fussplatte Proton | 1 |
|
|
| 2Z | 120606003 | Säule mit Flansch Proton | 1 |
|
|
| 2-S1 | 120606004 | Sechskantschraube Proton | 1 |
|
|
| 2-S2 | 120626052 | Federring Proton AD16.5 / ID10 / H2 | 1 |
|
|
| 5Z | 120606005Z | Säulenflansch mit verstellbarem Tischarm Proton zu BMT-20VM, BMT-2010T | 1 |
|
|
| 6 | 120605006 | Zahnrad Proton zu BMT-2010T | 1 |
|
|
| 7 | 120605007 | Bolzen Proton zu BMT-2010T | 1 |
|
|
| 8 | 120605008 | Schneckenwelle Proton | 1 |
|
|
| 9 | 120605009 | Kurbelsteg Proton zu BMT-2010T, BMT-20VM | 1 |
|
|
| 9B | 120605009B | Kurbel Proton komplett zu BMT-2010T / BMT-20VM / BMT-23VT | 1 |
|
|
| 16Z | 120606016Z | Klemmhebel mit Schraube und Scheibe Proton | 1 |
|
|
| 18 | 120606018 | Tisch Proton | 1 |
|
|
| 19 | 120606019 | Zahnstange Proton zu BMT-20VM | 1 |
|
|
| 22 | 120606022 | Kopfgehäuse Proton | 1 |
|
|
| 22-S2 | 120606048 | Schwerspannstift Proton 6 x16,5 | 1 |
|
|
| 22-S4 | 120606050Z | Gewindestift Proton M10 | 1 |
|
|
| 22-S5 | 120606030 | Rändelschraube Proton | 1 |
|
|
| 22-S7 | 120606028 | Gewindestift Proton M10 x13 | 1 |
|
|
| 26Z | 120606026Z | Verstellhebel mit Ring Proton | 1 |
|
|
| 27 | 120606027Z | Exzenter Proton | 1 |
|
|
| 29L | 120605029L | Welle Proton zu BMT-2010T | 1 |
|
|
| 29S | 120610029S | Welle Proton | 1 |
|
|
| 31 | 120606031 | Motorplatte Proton | 1 |
|
|
| 31-S1 | 120605032 | Federring Proton AD 21 / ID 13.5 / H3 | 1 |
|
|
| 31-S2 | 120606033 | Mutter Proton M12 | 1 |
|
|
| 35Z | 120605034Z | Griffflansch,Welle, Stift Proton zu BMT-2010T | 1 |
|
|
| 38 | 120606038 | Führung Proton | 1 |
|
|
| 40 | 120605040 | Griffstange Proton | 1 |
|
|
| 41 | 120612041 | Griffknopf Proton | 1 |
|
|
| 42Z | 120605042Z | Verstellring mit Rändelschraube Proton zu BMT-2010T | 1 |
|
|
| 44 | 120605044 | Anzeiger Proton | 1 |
|
|
| 45 | 120606045 | Niete Proton | 1 |
|
|
| 47 | 120605046-47 | Rückzugfeder Proton | 1 |
|
|
| 49 | 120603068 | Mutter Proton M12 zu BMT-1605M | 1 |
|
|
| 22A | 120606022A | Deckel Proton | 1 |
|
|
| 52Z | 120605052Z | Spindel komplett Proton zu BMT-2010T | 1 |
|
|
| 52 | 120605052 | Spindelschaft Proton zu BMT-2010T | 1 |
|
|
| 53 | 120605053 | Gummiring Proton zu BMT-2010T | 1 |
|
|
| 56 | 120605056 | Drucklager Proton zu BMT-2010T | 1 |
|
|
| 57 | 120605057 | Kugellager Proton zu BMT-2010T | 1 |
|
|
| 58 | 120605058 | Spindelmutter Proton zu BMT-2010T | 1 |
|
|
| 59Z | 120606059Z | Poulywelle,Lager, Büchse Proton | 1 |
|
|
| 62 | 120606062 | Seegering Proton | 1 |
|
|
| 63 | 120606063 | Poulymutter Proton zu BMT-2010T, BMT-20VM | 1 |
|
|
| 64 | 120605064 | Motorriemenscheibe Proton zu BMT-2010T | 1 |
|
|
| 68 | 120605068 | Motor Proton 400V zu BMT-2010T | 1 |
|
|
| 68-S1 | 120606070 | Schlossschraube Proton | 1 |
|
|
| 68-S2 | 120605071 | Scheibe Proton | 1 |
|
|
| 68-S3 | 120610072 | Mutter Proton | 1 |
|
|
| 73 | 120605073 | Motorriemenscheibe Proton zu BMT-2010T | 1 |
|
|
| 76 | 120605076 | Netzkabel Proton 400V 4 x 1 mm² zu BMT-2010T | 1 |
|
|
| 78A | 120605077 | Tastschalter start Proton zu BMT-2010T | 1 |
|
|
| 78 | 120605078 | Schalter 1-0-2 Proton | 1 |
|
|
| 79 | 120605079 | Schalterdeckel Proton zu BMT-2010T | 1 |
|
|
| 79A | 120605079A | Schalterhalterung Proton zu BMT-2010T | 1 |
|
|
| 80 | 120610080 | Schraube M5x10 Proton | 1 |
|
|
| 81 | 120605081 | Riemendeckel Proton zu BMT-2010T | 1 |
|
|
| 85-S1 | 120606083 | Schraube Proton M6x13 | 1 |
|
|
| 85 | 120606085 | Knopf Proton | 1 |
|
|
| 89 | 120605089 | Keilriemen Proton zu BMT-2010T | 1 |
|
|
| 92 | 120605092 | Mikroschalter Proton zu BMT-2010T | 1 |
|
|
| 93-S1 | 120606093-S1 | Schraube Proton M3x16 | 1 |
|
|
| 93 | 120605093 | Gehäuse zu Deckelschalter Proton bei BMT-2010T | 1 |
|
|
| 93A | 120605093-1 | Feder Proton zu BMT-2010T | 1 |
|
|
| 93-S2 | 120606097 | Mutter Proton M5 | 1 |
|
|
| 94-S1 | 120610099 | Mutter M6 Proton | 1 |
|
|
| 101Z | 120605101Z | Mikroschalter Proton zu BMT-2010T | 1 |
|
|

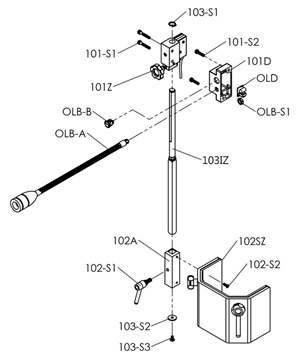

| 101-103 | 120606101-103 | Späneschutz komplett Proton zu BMT-20VM, BMT-2010T | 1 |
|
|
| 104 | 120605104 | Not-/Ausschalter Proton zu BMT-2010T | 1 |
|
|
| 104-1 | 120605104-1 | Schalterbox Proton zu BMT-2010T | 1 |
|
|
| 104-S1 | 120606096 | Schraube Proton M5x6 | 1 |
|
|
| 104-2 | 120605104-3 | Dichtung Proton zu BMT-2010T | 1 |
|
|
| 79/105A | 120605108-1-110 | Gehäuse komplett Proton zu BMT-2010T | 1 |
|
|
| 108D | 120605108D | Schütz Proton 3PH/380V Spulenspannung zu BMT-2010T | 1 |
|
|
| 111LED | 120605111LED | LED-Set Proton komplett (Controller, Schalter, Lampe) | 1 |
|
|
