Tischbohrmaschine Proton BMT-20VM
Produktinformationen "Tischbohrmaschine Proton BMT-20VM"
Die Tischbohrmaschine mit variabler Drehzahlregulierung für den stationären Einsatz. Die Geschwindigkeit lässt sich stufenlos einstellen, dies bietet den Vorteil, dass Sie in diversen Materialien sehr präzis arbeitet. Der Tisch lässt sich neigen und schwenken. Er hat vier Befestigungsnuten für die Nutzung von Spannwerkzeug. Die Tischhöhe wird an einer Kurbel über die Zahnstange seitlich der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Der Späneschutz ist höhenverstellbar, sodass er sich der Arbeitshöhe und dem Werkstück anpassen lässt. Präzises arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubes seitlich der Maschine. Einfaches spannen des Keilriemens über die Motorenfederung über den seitlichen Spannhebel. Die Tischbohrmaschine verfügt über eine flexible LED-leuchte.
Wird montiert geliefert
- Stufenlose Drehzahlregulierung mit 2 Stufen Keilriemen
- Digitale Drehzahlanzeige
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Bohrtisch, mit 4 Nuten
- Tischhöhe über Zahnstange verstellbar
- LED-Arbeitsleuchte
| Ausladung (D): | 180 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 90 mm |
| Bohrleistung in Stahl: | 20 mm |
| Bohrspindel: | MK2 |
| Breite: | 350 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 150 - 1000 / 350 - 2500 |
| Drehzahlanzeige digital: | ja |
| Drehzahlen Anzahl: | variabel mit 2 Stufen Keilriemen |
| Drehzahlregulierung: | stufenlos |
| Gewindeschneidfunktion: | nein |
| Höhe: | 1090 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 1.2 kW |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 645 mm |
| Spindelnase / Tisch (F): | 310 mm |
| Späneschutz: | ja |
| Steckertyp: | T12 |
| Säule (E): | 80 mm |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 630 mm |
| Tischbelastung: | 30 kg |
| Tischbreite (I): | 282 mm |
| Tischtiefe (H): | 282 mm |
Tischbohrmaschine mit Schnellspannfutter 1-16 mm B18, Kegeldorn und Konusaustreiber

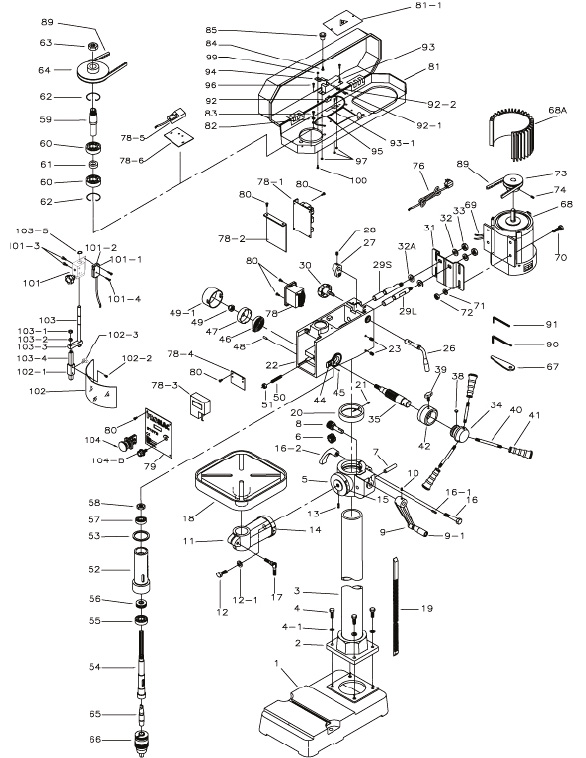

Ersatzteilliste "Tischbohrmaschine Proton BMT-20VM"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| - | 120725 | Maschinenstandfuss Proton grau zu Tischbohrmaschinen | 1 |
|
|
| 04-1 | 120626052 | Federring Proton AD16.5 / ID10 / H2 | 1 |
|
|
| 5Z | 120606005Z | Säulenflansch mit verstellbarem Tischarm Proton zu BMT-20VM, BMT-2010T | 1 |
|
|
| 5Z | 120606005ZF | Säulenflansch mit fixem Tischarm Proton zu BMT-20VM, BMT-2010T | 1 |
|
|
| 9 | 120605009 | Kurbelsteg Proton zu BMT-2010T, BMT-20VM | 1 |
|
|
| 9B | 120605009B | Kurbel Proton komplett zu BMT-2010T / BMT-20VM / BMT-23VT | 1 |
|
|
| 12-1 | 120606012-1 | Federring Proton | 1 |
|
|
| 16-1 | 120606016-1 | Federstift Proton | 1 |
|
|
| 17 | 120606017 | Festklemmschraube Proton | 1 |
|
|
| 18 | 120606018 | Tisch Proton | 1 |
|
|
| 19 | 120606019 | Zahnstange Proton zu BMT-20VM | 1 |
|
|
| 20 | 120606020 | Haltering Proton komplett mit Inbusschraube zu BMT-20VM | 1 |
|
|
| 22 | 120606022 | Kopfgehäuse Proton | 1 |
|
|
| 22A | 120606022A | Deckel Proton | 1 |
|
|
| 23, 28 | 120606028 | Gewindestift Proton M10 x13 | 1 |
|
|
| 26Z | 120606026Z | Verstellhebel mit Ring Proton | 1 |
|
|
| 27Z | 120606027Z | Exzenter Proton | 1 |
|
|
| 29L | 120606029L | Welle Proton | 1 |
|
|
| 29S | 120610029S | Welle Proton | 1 |
|
|
| 30, 39 | 120606030 | Rändelschraube Proton | 1 |
|
|
| 31 | 120606031 | Motorplatte Proton | 1 |
|
|
| 32 | 120605032 | Federring Proton AD 21 / ID 13.5 / H3 | 1 |
|
|
| 33 | 120606033 | Mutter Proton M12 | 1 |
|
|
| 36 | 120610036 | Schwerspannstift Proton zu BMS-3018T, BMS-30VT | 1 |
|
|
| 35Z | 120606034Z | Griffflansch Proton komplett zu BMT-20VM | 1 |
|
|
| 38 | 120606038 | Führung Proton | 1 |
|
|
| 40 | 120605040 | Griffstange Proton | 1 |
|
|
| 41 | 120612041 | Griffknopf Proton | 1 |
|
|
| 42Z | 120606042Z | Verstellring mit Rändelschraube Proton zu BMT-20VM | 1 |
|
|
| 44 | 120605044 | Anzeiger Proton | 1 |
|
|
| 45 | 120606045 | Niete Proton | 1 |
|
|
| 46-47 | 120605046-47 | Rückzugfeder Proton | 1 |
|
|
| 48 | 120606048 | Schwerspannstift Proton 6 x16,5 | 1 |
|
|
| 49 | 120603068 | Mutter Proton M12 zu BMT-1605M | 1 |
|
|
| 50 +51 | 120606050Z | Gewindestift Proton M10 | 1 |
|
|
| 52-58 | 120606052-58 | Spindel komplett Proton zu BMT-20VM | 1 |
|
|
| 59Z | 120606059Z | Poulywelle,Lager, Büchse Proton | 1 |
|
|
| 62 | 120606062 | Seegering Proton | 1 |
|
|
| 63 | 120606063 | Poulymutter Proton zu BMT-2010T, BMT-20VM | 1 |
|
|
| 64 | 120606064 | Riemenscheibe Proton zu BMT-20VM | 1 |
|
|
| 65 | 120722 | Kegeldorn Proton MK2 / B18 | 1 |
|
|
| 66 | 120715 | Schnellspannbohrfutter Proton B18 | 1 |
|
|
| 68 | 120606068 | Motor Proton 230V zu BMT-20VM | 1 |
|
|
| 68A | 120606068A | Kühlflansch Proton zu BMT-20VM | 1 |
|
|
| 70 | 120606070 | Schlossschraube Proton | 1 |
|
|
| 71 | 120605071 | Scheibe Proton | 1 |
|
|
| 72 | 120610072 | Mutter Proton | 1 |
|
|
| 73 | 120606073 | Motorriemenscheibe Proton zu BMT-20VM | 1 |
|
|
| 76 | 120606076 | Netzkabel Proton 230V 3 x 1 mm² zu BMT-20VM | 1 |
|
|
| 78 | 120606078 | Ein-Ausschalter Proton zu BMT-20VM | 1 |
|
|
| 78B | 120606078B | Anzeige Proton zu BMT-20VM | 1 |
|
|
| 78-1A | 120606078-1 | Printplatte Proton zu BMT-20VM | 1 |
|
|
| 78C | 120606078C | Sensor Proton zu BMT-20VM | 1 |
|
|
| 79 | 120606079 | Schalterplatte Proton zu BMT-20VM | 1 |
|
|
| 79A | 120606079A | Halter Proton zu BMT-20VM | 1 |
|
|
| 79B | 120606079B | Halter Proton zu BMT-20VM | 1 |
|
|
| 79C | 120606079C | Platte Proton zu BMT-20VM | 1 |
|
|
| 80 | 120610080 | Schraube M5x10 Proton | 1 |
|
|
| 81 | 120606081 | Riemendeckel Proton zu BMT-20VM | 1 |
|
|
| 81A | 120606081A | Deckel Proton zu BMT-20VM | 1 |
|
|
| 82 | 120606082 | Scheibe Proton | 1 |
|
|
| 83, 84, 100 | 120606083 | Schraube Proton M6x13 | 1 |
|
|
| 85 | 120606085 | Knopf Proton | 1 |
|
|
| 89 | 120606089 | Keilriemen Proton zu BMT-20VM | 1 |
|
|
| 92 | 120606092 | Mikroschalter Proton | 1 |
|
|
| 93 | 120606093 | Abdeckung Proton zu BMT-20VM | 1 |
|
|
| 93A | 120606093A | Feder Proton zu BMT-20VM | 1 |
|
|
| 93-S1 | 120606093-S1 | Schraube Proton M3x16 | 1 |
|
|
| 93-S2 | 120606093-S2 | Mutter Proton M3 | 1 |
|
|
| 94 | 120606094 | Winkel Proton | 1 |
|
|
| 95 | 120606095 | Kabel Proton zu BMT-20VM | 1 |
|
|
| 96 | 120606096 | Schraube Proton M5x6 | 1 |
|
|
| 97 | 120606097 | Mutter Proton M5 | 1 |
|
|
| 98 | 120603105 | Kabelklammer Proton | 1 |
|
|
| 99 | 120610099 | Mutter M6 Proton | 1 |
|
|
| 101-103 | 120606101-103 | Späneschutz komplett Proton zu BMT-20VM, BMT-2010T | 1 |
|
|
| 102S | 120606102S | Plexiglasschutz Proton zu BMT-20VM | 1 |
|
|
| 103IZ | 120606103IZ | Halterung für Späneschutz Proton zu BMT-20VM | 1 |
|
|
| 104A | 120606104A | Ein / - Ausschalter Proton zu BMT-20VM | 1 |
|
|
| 104B | 120606104B | Drehzahlschalter Proton zu BMT-20VM | 1 |
|
|
| 104A-104F | 120606104A-104F | Drehzahlregelknopf und NVR-Schalter Proton komplett zu BMT-20VM | 1 |
|
|
| 111LED | 120605111LED | LED-Set Proton komplett (Controller, Schalter, Lampe) | 1 |
|
|
