Tischbohrmaschine Proton BMT-23VT
Produktinformationen "Tischbohrmaschine Proton BMT-23VT"
Die Tischbohrmaschine mit variabler Drehzahlregulierung und Gewindeschneidfunktion für Rechtsgewinde. Die Geschwindigkeit lässt sich stufenlos einstellen, dies bietet den Vorteil, dass Sie in diversen Materialien sehr präzis arbeitet. In der Gewindeschneidfunktion läuft die Spindel nach dem Gewindebohren automatisch Rückwerts. Der Tisch lässt sich neigen und schwenken. Er hat vier Befestigungsnuten für die Nutzung von Spannwerkzeug. Die Tischhöhe wird an einer Kurbel über die Zahnstange seitlich der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Der Späneschutz ist höhenverstellbar, sodass er sich der Arbeitshöhe und dem Werkstück anpassen lässt. Präzises arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubes seitlich der Maschine. Einfaches spannen des Keilriemens über die Motorenfederung über den seitlichen Spannhebel. Die Tischbohrmaschine verfügt über eine flexible LED-leuchte.
Wird montiert geliefert
- Stufenlose Drehzahlregulierung mit 2 Stufen Keilriemen

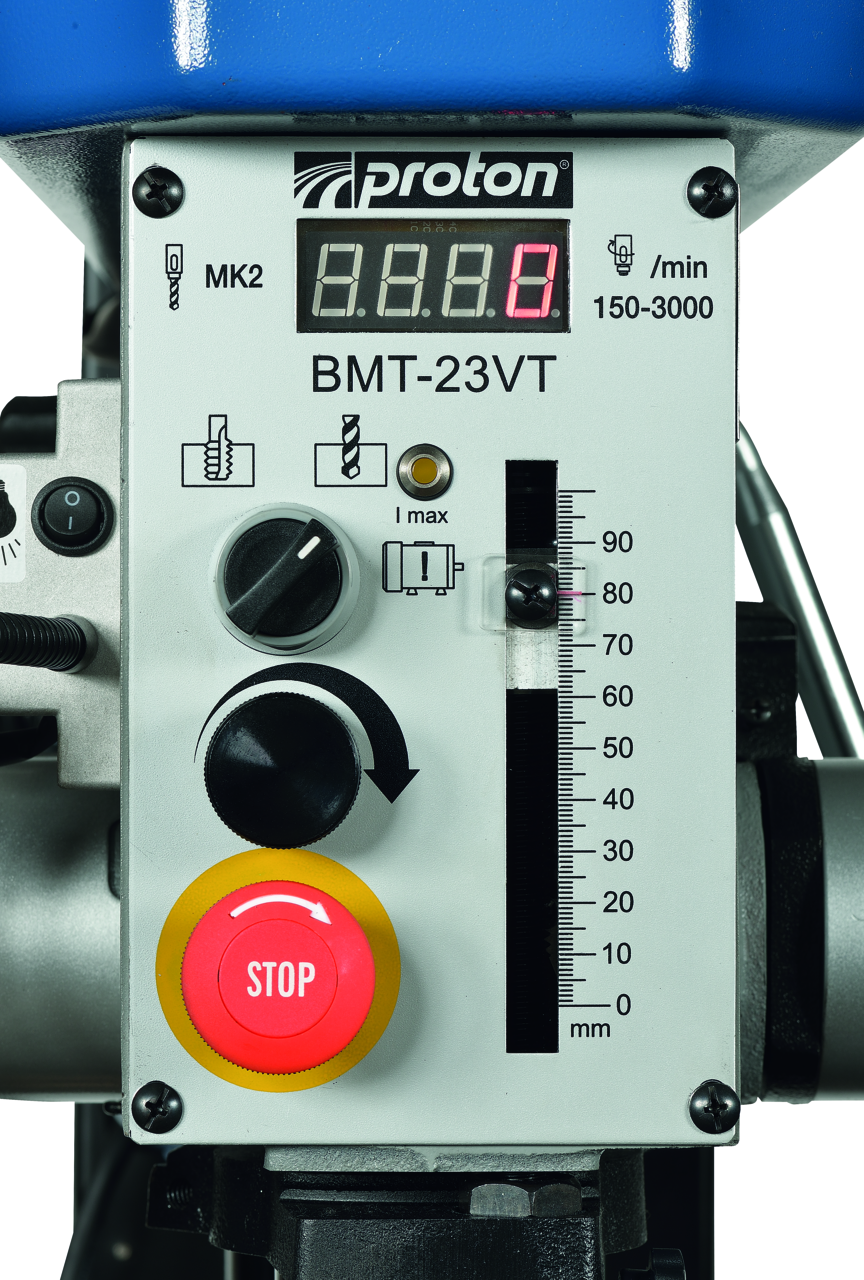

- Digitale Drehzahlanzeige
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Schwenkbarer Bohrtisch, mit 4 Nuten
- Tischhöhe über Zahnstange verstellbar
- LED-Arbeitsleuchte
| Ausladung (D): | 180 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 90 mm |
| Bohrleistung in Stahl: | 20 mm |
| Bohrspindel: | MK2 |
| Breite: | 350 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 150 - 1250 / 350 - 3000 |
| Drehzahlanzeige digital: | ja |
| Drehzahlen Anzahl: | variabel mit 2 Stufen Flachriemen |
| Drehzahlregulierung: | stufenlos |
| Gewindeschneidfunktion: | ja |
| Gewindeschneidleistung: | 10 M |
| Höhe: | 1090 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | ja |
| Leistung: | 0.75 kW |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 400 V |
| Spindelnase / Grundplatte (C): | 640 mm |
| Spindelnase / Tisch (F): | 320 mm |
| Späneschutz: | ja |
| Steckertyp: | CEE 16/5 |
| Säule (E): | 80 mm |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 720 mm |
| Tischbelastung: | 30 kg |
| Tischbreite (I): | 285 mm |
| Tischtiefe (H): | 325 mm |
Tischbohrmaschine mit Schnellspannbohrfutter 1 -16 mm und Konusaustreiber

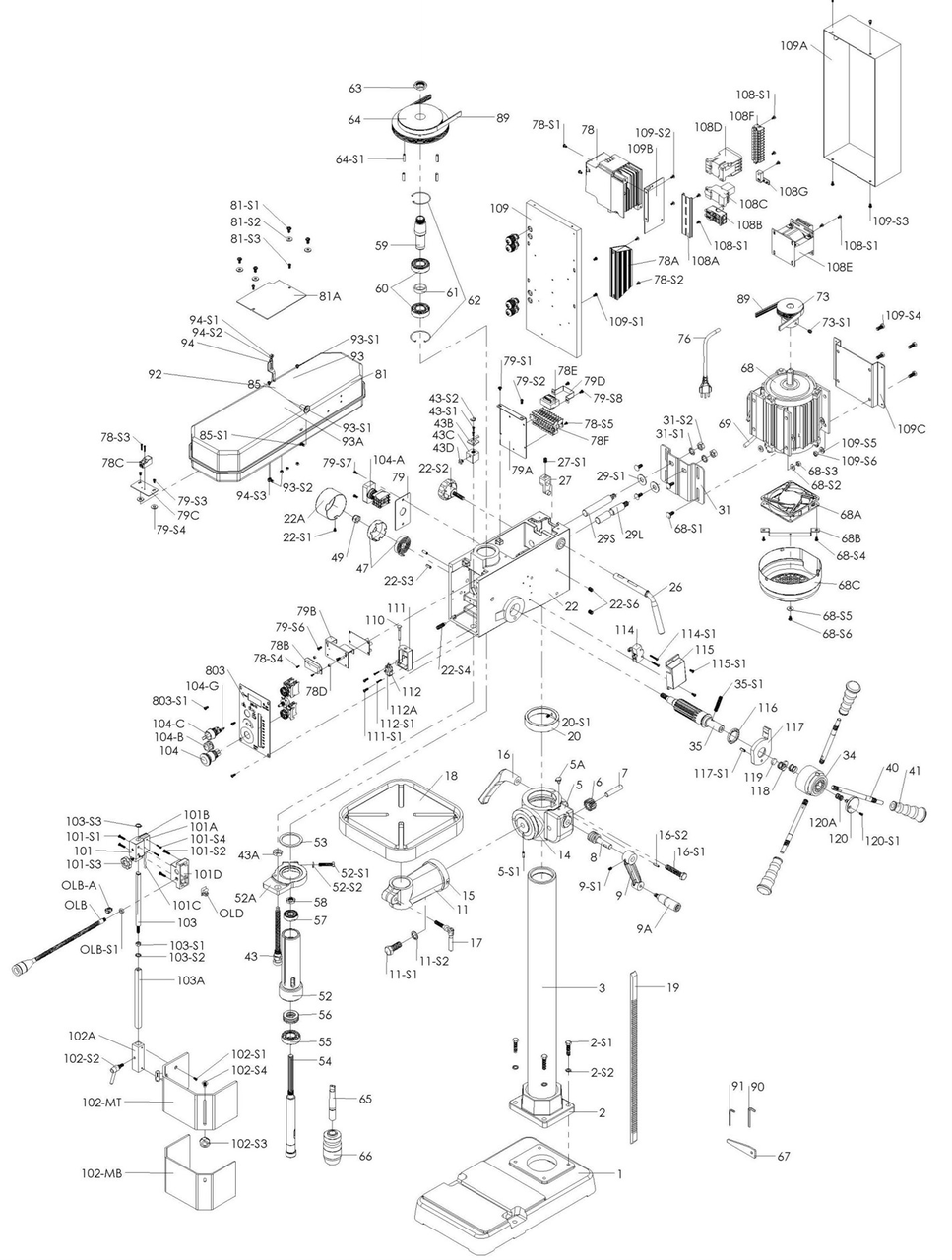

Ersatzteilliste "Tischbohrmaschine Proton BMT-23VT"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 9 | 120605009 | Kurbelsteg Proton zu BMT-2010T, BMT-20VM | 1 |
|
|
| 9B | 120605009B | Kurbel Proton komplett zu BMT-2010T / BMT-20VM / BMT-23VT | 1 |
|
|
| 22-S2 | 12060722-S2 | Arretierungsknopf Proton zu BMS-23VT | 1 |
|
|
| 34, 35 | 120607034 | Zentralstück mit Zahnwelle Proton zu BMT-23VT | 1 |
|
|
| 40 | 120607040 | Vorschubwelle Proton zu BMT-23VT | 1 |
|
|
| 41 | 120607041 | Handgriff Proton zu BMT-23VT | 1 |
|
|
| 47 | 120607047 | Federabdeckung Proton zu BMT-23VT | 1 |
|
|
| 52/62 | 12060705262 | Spindel Proton komplett zu BMT-23VT | 1 |
|
|
| 64 | 12060764-S1 | Motorriemenscheibe Proton zu BMT-23VT | 1 |
|
|
| 68 | 120607068 | Motor 400V Proton zu BMT-23VT | 1 |
|
|
| 68A | 120607068A | Lüfter Proton zu BMT-23VT | 1 |
|
|
| 73 | 120607073 | Motorriemenscheibe Proton zu BMT-23VT | 1 |
|
|
| 78 | 120607078 | Inverter Proton zu BMT-23VT | 1 |
|
|
| 78B | 120607078B | Drehzahlanzeige Transformator Proton zu BMT-23VT | 1 |
|
|
| 78C | 120607078C | Drehzahlsensor Proton zu BMT-23VT | 1 |
|
|
| 78C, 101A-103-S3 | 120607101 | Spahnschutz Proton komplett zu BMT-23VT | 1 |
|
|
| 104 | 120607104 | Notausschalter Proton zu BMT-23VT | 1 |
|
|
| 104 | 120604053A | Not-Ausschalter Proton | 1 |
|
|
| 108B | 120607108B | Sicherung Proton zu BMT-23VT | 1 |
|
|
| 108E | 120607108E | Transformator mit Mikroschalterabdeckung Proton zu BMT-23VT | 1 |
|
|
| 115 | 120607115 | Abdeckung Mikroschalter Proton zu BMT-23VT | 1 |
|
|
| - | 120711 | Spannwerkzeug-Satz Proton NW12, M10 | 1 |
|
|
