Tischbohrmaschine Proton BMT-ECO13M
Produktinformationen "Tischbohrmaschine Proton BMT-ECO13M"
Die kompakte, leistungsstarke Tischbohrmaschine für den stationären oder mobilen Einsatz. Ob in der Werkstatt, im Servicefahrzeug oder auf Montage, diese sehr handliche Tischbohrmaschine bohrt Löcher bis 10 mm in Stahl. Der Bohrtisch kann über eine Sechskantschraube SW19 geneigt werden. Er hat zwei Parallelnuten zur Befestigung von Maschinenschraubstöcken oder dem Werkstück mittels Spannwerkzeug. Die Tischhöhe wird über den Klemmring an der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Präzises Arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubs seitlich der Maschine. Einfaches spannen des Keilriemens über die Motorenfederung über die seitliche Spannschraube.
- 1-touriger Motor
- Drehzahlregulierung mittels Keilriemen
- Mit Schnellspannbohrfutter 0.5 - 13 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Schwenk- und neigbarer Bohrtisch mit Zentrumsbohrung und Parallelnuten
- Tischhöhe über Klemmring verstellbar
| Ausladung (D): | 105 mm |
|---|---|
| Bohrfuttertyp: | B16, 0.5 - 13 mm |
| Bohrhub: | 53 mm |
| Bohrleistung in Stahl: | 10 mm |
| Bohrspindel: | B16 |
| Breite: | 280 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 600 - 2600 |
| Drehzahlanzeige digital: | nein |
| Drehzahlen Anzahl: | 5 |
| Drehzahlregulierung: | manuell, mittels Keilriemen |
| Gewindeschneidfunktion: | nein |
| Höhe: | 585 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | nein |
| Leistung: | 0.25 kW |
| Motor: | 1-tourig |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 308 mm |
| Spindelnase / Tisch (F): | 150 mm |
| Späneschutz: | ja |
| Steckertyp: | T12 |
| Säule (E): | 48 mm |
| T-Nutenbreite: | 12 mm |
| Tiefe (B): | 400 mm |
| Tischbelastung: | 20 kg |
| Tischbreite (I): | 165 mm |
| Tischtiefe (H): | 165 mm |
Tischbohrmaschine mit Schnellspannbohrfutter 0.5-13 mm

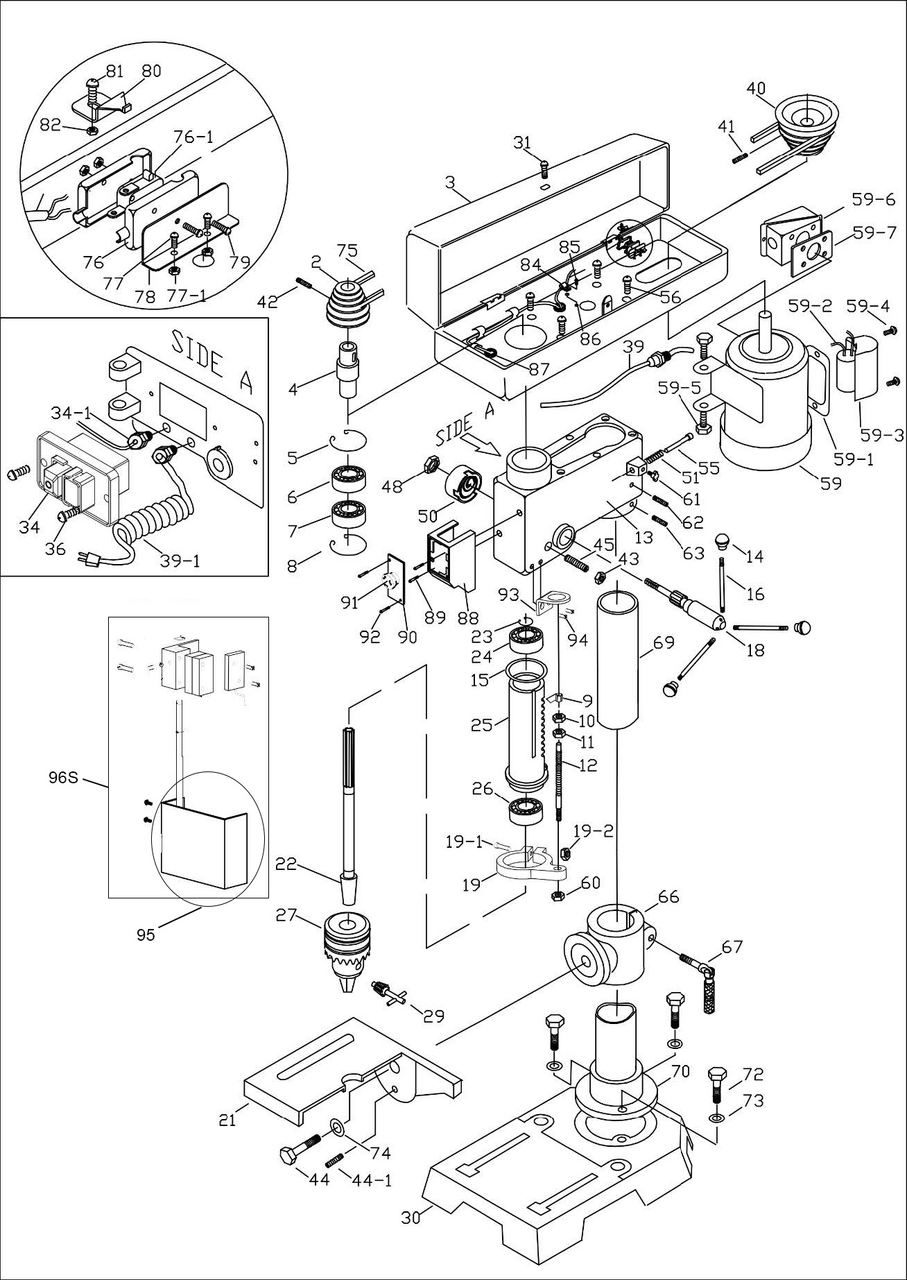

Ersatzteilliste "Tischbohrmaschine Proton BMT-ECO13M"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 2 | 120601002 | Spindelpulli Proton zu BMT-ECO13M | 1 |
|
|
| 3 | 120601003 | Riemendeckel Proton zu BMT-ECO13M | 1 |
|
|
| 5 | 120601005 | Sicherungsring Proton zu BMT-ECO13M | 1 |
|
|
| 6,7 | 120602015 | Kugellager Proton, AD40/ID17/H12, Typ 6203V | 1 |
|
|
| 8 | 120603060 | Sicherungsring Proton D:50 mm | 1 |
|
|
| 9-12 | 120601009-12 | Tiefenanschlag Proton komplett zu BMT-ECO13M | 1 |
|
|
| 10, 11 | 120601010 | Mutter M10 Proton zu BMT-ECO13M | 1 |
|
|
| 12 | 120601012 | Tiefenanschlag Proton komplett zu BMT-ECO13M | 1 |
|
|
| 13 | 120601013A | Kopfgehäuse Proton zu BMT-ECO13M | 1 |
|
|
| 14 | 120602044 | Griff Proton | 1 |
|
|
| 15 | 120602017 | Gummiring Proton AD50/ID40/H2 | 1 |
|
|
| 16 | 120601016 | Griffstange Proton zu BMT-ECO13M | 1 |
|
|
| 18 | 120601018 | Vorschubwelle Proton zu BMT-ECO13M | 1 |
|
|
| 19 | 120601019 | Flansch Proton zu BMT-ECO13M | 1 |
|
|
| 19-1 | 120601019-1 | Schraube Proton zu BMT-ECO13M | 1 |
|
|
| 19-2 | 120601019-2 | Mutter Proton zu BMT-ECO13M | 1 |
|
|
| 21 | 120601021 | Tisch Proton zu BMT-ECO13M | 1 |
|
|
| 22-26 | 120601022-26 | Spindel komplett Proton zu BMT-ECO13M | 1 |
|
|
| 23 | 120601023 | Sicherungsring Proton zu BMT-ECO13M | 1 |
|
|
| 24 | 120601024 | Kugellager Proton zu BMT-ECO13M | 1 |
|
|
| 25 | 120601025 | Spindelhülse Proton zu BMT-ECO13M | 1 |
|
|
| 26 | 120601026 | Kugellager Proton zu BMT-ECO13M | 1 |
|
|
| 30 | 120601030 | Maschinensockel Proton zu BMT-ECO13M | 1 |
|
|
| 31, 56 | 120602064 | Schraube Proton M6x10 | 1 |
|
|
| 31a | 120603051 | Griff Proton zu Riemendeckel | 1 |
|
|
| 34A | 120602020A | Ein- und Ausschalter Proton | 1 |
|
|
| 34-1, 86 | 120602061 | Gummitülle Proton AD 23 / ID15 / H10 | 1 |
|
|
| 36 | 120601036 | Schraube Proton zu BMT-ECO13M | 1 |
|
|
| 39 | 120601039 | Kabel Proton zu BMT-ECO13M | 1 |
|
|
| 39-1 | 120601039-1 | Netzkabel Proton zu BMT-ECO13M | 1 |
|
|
| 41,42,44-1,62,63,64 | 120603086 | Gewindestift Proton M6x13 | 1 |
|
|
| 43 | 120603070 | Mutter Proton M8 | 1 |
|
|
| 44 | 120603082 | Sechskantschraube Proton M16x34 | 1 |
|
|
| 45 | 120601045 | Schraube Proton zu BMT-ECO13M | 1 |
|
|
| 50-51 | 120601050-51 | Rückzugfeder Proton zu BMT-ECO13M | 1 |
|
|
| 51Z | 120601051Z | Stopfen mit Feder Proton zu BMT-ECO13M | 1 |
|
|
| 59 | 120601059 | Motor Proton zu BMT-ECO13M | 1 |
|
|
| 59-1 | 120601059-1 | Dichtung Proton zu BMT-ECO13M | 1 |
|
|
| 59-2 | 120601059-2 | Kondensator Proton zu BMT-ECO13M | 1 |
|
|
| 59-3 | 120602030 | Abdeckung Proton | 1 |
|
|
| 59-4 | 120602032 | Schraube Proton M4x5 | 1 |
|
|
| 59-5 | 120601059-5 | Sechskantschraube Proton zu BMT-ECO13M | 1 |
|
|
| 59-6 | 120604080 | Abdeckung Proton | 1 |
|
|
| 59-7 | 120601059-7 | Dichtung Proton zu BMT-ECO13M | 1 |
|
|
| 59-8 | 120601059-8 | Motordeckel Proton zu BMT-ECO13M | 1 |
|
|
| 60 | 120601060 | Mutter Proton zu BMT-ECO13M | 1 |
|
|
| 61 | 120604025 | Flügelschraube Proton M8x12 | 1 |
|
|
| 66 | 120601066 | Säulenflansch Proton zu BMT-ECO13M | 1 |
|
|
| 67 | 120601067 | Spannhebel Proton zu BMT-ECO13M | 1 |
|
|
| 69-70 | 120601069-70 | Säule mit Flansch Proton zu BMT-ECO13M | 1 |
|
|
| 72 | 120601072 | Schraube Proton zu BMT-ECO13M | 1 |
|
|
| 73 | 120603003 | Federring Proton AD12 / ID8,3 / H2.5 | 1 |
|
|
| 74 | 120601074 | Federring Proton AD18.8 / ID12.4 / H3.3 | 1 |
|
|
| 75 | 120601075 | Keilriemen Proton K26.5 zu BMT-ECO13M | 1 |
|
|
| 76 | 120604093 | Haube Proton | 1 |
|
|
| 76-1 | 120602065 | Mikroschalter Proton | 1 |
|
|
| 77-1 | 120604109 | Mutter Proton M4 | 1 |
|
|
| 79 | 120603053 | Schraube Proton | 1 |
|
|
| 80 | 120602069 | Platte Proton | 1 |
|
|
| 81 | 120602070 | Schraube Proton M6x10 | 1 |
|
|
| 84 | 120603105 | Kabelklammer Proton | 1 |
|
|
| 87 | 120601087 | Abdeckung Proton zu BMT-ECO13M | 1 |
|
|
| 88 | 120601088 | Schaltergehäuse Proton zu BMT-ECO13M | 1 |
|
|
| passend zu Pos. 88 | 120601088A | Skala Proton zu BMT-ECO13M | 1 |
|
|
| 89 | 120602024 | Schraube Proton M5x10 | 1 |
|
|
| 90 | 120601090 | Abdeckung Proton zu BMT-ECO13M | 1 |
|
|
| 92 | 120601092 | Blechschraube Proton 4x12 | 1 |
|
|
| 95 | 120601095 | Späneschutz Proton zu BMT-ECO13M | 1 |
|
|
| 96-106 | 120601096S | Plexiglas Schutz komplett Proton für BMT-ECO13M | 1 |
|
|
| - | 120601099 | Späneschutz Proton altes Model rot inkl. Halterung zu BMT-ECO13M | 1 |
|
|
| 98 - 106 | 120601098S | Mikroschalterset komplett Proton zu BMT-ECO13M | 1 |
|
|
