Tischbohrmaschine Proton BMT-ECO16M
Produktinformationen "Tischbohrmaschine Proton BMT-ECO16M"
Die leistungsstarke Tischbohrmaschine für den stationären Einsatz in der Werkstatt. Es sind Bohrungen in Stahl bis 16 mm möglich. Der Tisch kann über eine Sechskantschraube geneigt werden. Er hat zwei Parallelnuten zur Befestigung von Maschinenschraubstöcken oder dem Werkstück mittels Spannwerkzeug. Die Tischhöhe wird über den Klemmring an der Säule verstellt. Die Maschine bietet Sicherheit mit einem Sicherheitsschalter am Späneschutz, welcher das Arbeiten ohne Späneschutz durch automatisches Abschalten der Maschine verhindert. Präzises arbeiten durch komfortables Bedienen des Bohrhubes über die ergonomischen Handgriffe des Bohrhubes seitlich der Maschine. Einfaches spannen des Keilriemens über die Motorenfederung über die seitliche Spannschraube.
- 1-touriger Motor
- Drehzahlregulierung mittels Keilriemen
- Mit Schnellspannbohrfutter 1 - 16 mm
- Späneschutz
- Not-Ausschalter
- Sicherheitssystem gegen automatisches Anlaufen der Maschine
- Schwenk- und neigbarer Bohrtisch mit Zentrumsbohrung, Parallelnuten
- Tischhöhe über Klemmring verstellbar
| Ausladung (D): | 130 mm |
|---|---|
| Bohrfuttertyp: | B18, 1 - 16 mm |
| Bohrhub: | 60 mm |
| Bohrleistung in Stahl: | 16 mm |
| Bohrspindel: | B16 |
| Breite: | 290 mm |
| Deckel-Endschalter: | ja |
| Drehzahl: | 600 - 2600 |
| Drehzahlanzeige digital: | nein |
| Drehzahlen Anzahl: | 5 |
| Drehzahlregulierung: | manuell, mittels Keilriemen |
| Gewindeschneidfunktion: | nein |
| Höhe: | 745 mm |
| Kühlsystem integriert: | nein |
| LED-Arbeitsleuchte: | nein |
| Leistung: | 0.25 kW |
| Motor: | 1-tourig |
| Motorkühlung: | nein |
| Notausschalter: | ja |
| Schnellspannbohrfutter: | ja |
| Spannung: | 230 V |
| Spindelnase / Grundplatte (C): | 430 mm |
| Spindelnase / Tisch (F): | 220 mm |
| Späneschutz: | ja |
| Steckertyp: | T12 |
| Säule (E): | 60 mm |
| T-Nutenbreite: | 14 mm |
| Tiefe (B): | 510 mm |
| Tischbelastung: | 30 kg |
| Tischbreite (I): | 210 mm |
| Tischtiefe (H): | 205 mm |
Tischbohrmaschine mit Schnellspannbohrfutter 1-16 mm

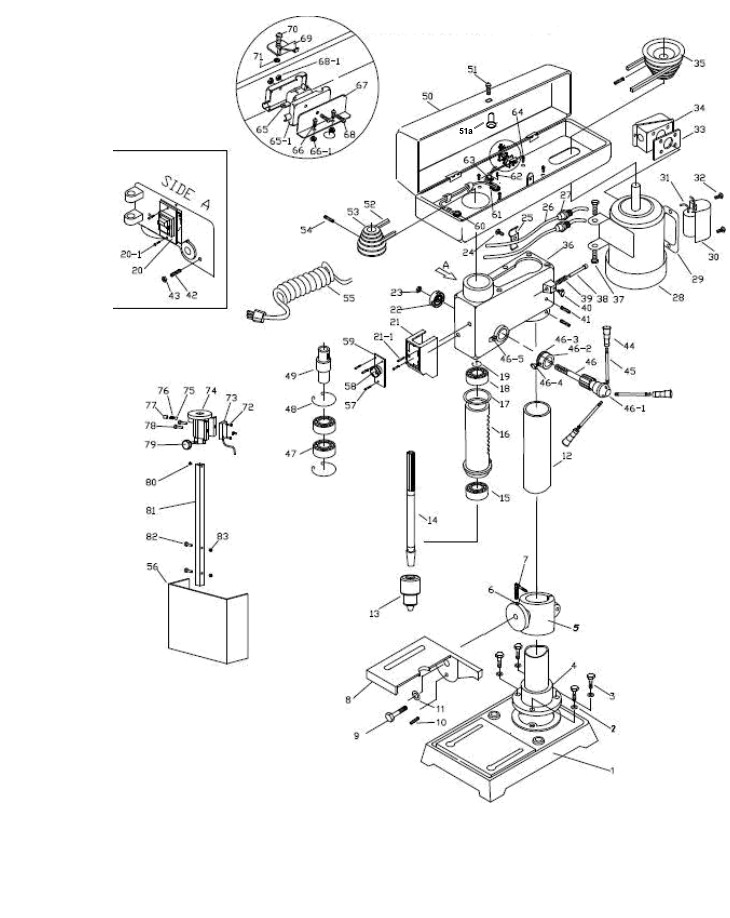

Ersatzteilliste "Tischbohrmaschine Proton BMT-ECO16M"
| Pos. | Art.Nr. | Bezeichnung | Menge | Listenpreis | |
|---|---|---|---|---|---|
| 1 | 120602001 | Fussplatte Proton zu BMT-ECO16M | 1 |
|
|
| 2 | 120603003 | Federring Proton AD12 / ID8,3 / H2.5 | 1 |
|
|
| 3 | 120602003 | Sechskantschraube Proton zu BMT-ECO16M | 1 |
|
|
| 4 | 120602004 | Flansch Proton zu BMT-ECO16M | 1 |
|
|
| 5 | 120602005 | Flansch Proton zu BMT-ECO16M | 1 |
|
|
| 6 | 120602006 | Skala Proton zu BMT-ECO16M | 1 |
|
|
| 7 | 120602007 | Klemmgriff Proton zu BMT-ECO16M | 1 |
|
|
| 8 | 120602008 | Tisch Proton zu BMT-ECO16M | 1 |
|
|
| 9 | 120603082 | Sechskantschraube Proton M16x34 | 1 |
|
|
| 10, 54 | 120603086 | Gewindestift Proton M6x13 | 1 |
|
|
| 11 | 120603081 | Federring Proton AD24,5 / ID 16,5 / H4 mm | 1 |
|
|
| 12,4 | 120602012 | Säule mit Flansch Proton zu BMT-ECO16M | 1 |
|
|
| 14 | 120602014 | Spindel Proton zu BMT-ECO16M | 1 |
|
|
| 15, 18, 47 | 120602015 | Kugellager Proton, AD40/ID17/H12, Typ 6203V | 1 |
|
|
| 16 | 120602016 | Spindelhülse Proton zu BMT-ECO16M | 1 |
|
|
| 17 | 120602017 | Gummiring Proton AD50/ID40/H2 | 1 |
|
|
| 19, 48 | 120603060 | Sicherungsring Proton D:50 mm | 1 |
|
|
| 20A | 120602020A | Ein- und Ausschalter Proton | 1 |
|
|
| 20-1A, 66 | 120603053 | Schraube Proton | 1 |
|
|
| 21 | 120603100 | Abdeckung Proton | 1 |
|
|
| 22 | 120601050-51 | Rückzugfeder Proton zu BMT-ECO13M | 1 |
|
|
| 23 | 120602023 | Sicherheitsmutter Proton zu BMT-ECO16M | 1 |
|
|
| 24 | 120602024 | Schraube Proton M5x10 | 1 |
|
|
| 25 | 120602025 | Klammer Proton | 1 |
|
|
| 26 | 120602026 | Kabel Proton zu BMT-ECO16M | 1 |
|
|
| 27 | 120604081 | Kabelverschraubung Proton | 1 |
|
|
| 28CG | 120602028CG | Lüfterdeckel Proton zu BMT-ECO16M | 1 |
|
|
| 28R | 120602028R | Motor Proton zu BMT-ECO16M | 1 |
|
|
| 29 | 120602029 | Dichtung Proton zu BMT-ECO16M | 1 |
|
|
| 30 | 120602030 | Abdeckung Proton | 1 |
|
|
| 31 | 120602031 | Kondenser Proton zu BMT-ECO16M | 1 |
|
|
| 32 | 120602032 | Schraube Proton M4x5 | 1 |
|
|
| 33 | 120602033 | Dichtung Proton | 1 |
|
|
| 34 | 120604080 | Abdeckung Proton | 1 |
|
|
| 35 | 120602035 | Motorpulli Proton zu BMT-ECO16M | 1 |
|
|
| 36A | 120602036A | Kopfgehäuse Proton zu BMT-ECO16M | 1 |
|
|
| 37 | 120602037 | Sechskantschraube Proton M8x18 | 1 |
|
|
| 38+39 | 120602038Z | Bolzen mit Feder Proton zu BMT-ECO16M | 1 |
|
|
| 40, 46-4 | 120603026 | Feststellschraube Proton M8x17 | 1 |
|
|
| 41 | 120602041 | Gewindestift Proton zu BMT-ECO16M | 1 |
|
|
| 42 | 120602042 | Gewindestift Proton zu BMT-ECO16M | 1 |
|
|
| 43 | 120603070 | Mutter Proton M8 | 1 |
|
|
| 44 | 120602044 | Griff Proton | 1 |
|
|
| 45 | 120602045 | Stange zu BMT-ECO16M | 1 |
|
|
| 46-1 | 120602046-1 | Vorschubwelle Proton zu BMT-ECO16M | 1 |
|
|
| 46-2 | 120602046-2 | Ring Proton zu BMT-ECO16M | 1 |
|
|
| 46-3 | 120602046-3 | Skala Proton zu BMT-ECO16M | 1 |
|
|
| 46-5 | 120604028 | Pfeil Proton | 1 |
|
|
| 49 | 120602049 | Welle Proton zu BMT-ECO16M | 1 |
|
|
| 50 | 120602050 | Riemengehäuse Proton zu BMT-ECO16M | 1 |
|
|
| 51a | 120603051 | Griff Proton zu Riemendeckel | 1 |
|
|
| 51, 64 | 120602064 | Schraube Proton M6x10 | 1 |
|
|
| 52 | 120602052 | Keilriemen Proton zu BMT-ECO16M | 1 |
|
|
| 53 | 120602053 | Spindelriemenscheibe Proton zu BMT-ECO16M | 1 |
|
|
| 55 | 120602055 | Netzkabel Proton | 1 |
|
|
| 56 | 120602056 | Plexiglasschutz Proton zu BMT-ECO16M | 1 |
|
|
| 56SET | 120602056SET | Schutz komplett Proton zu BMT-ECO16M | 1 |
|
|
| 56-5 | 120602056-5 | Feder Proton zu BMT-ECO16M | 1 |
|
|
| 56-7 | 120602056-7 | Zylinderkopfschraube Proton zu BMT-ECO16M | 1 |
|
|
| 56-9 | 120602056-9 | Schraube Proton zu BMT-ECO16M | 1 |
|
|
| 56-10, 65 | 120602065 | Mikroschalter Proton | 1 |
|
|
| 56-11 | 120602056-11 | Kabel Proton zu BMT-ECO16M | 1 |
|
|
| 56-13 | 120602056-13 | Kugel Proton zu BMT-ECO16M | 1 |
|
|
| 57A | 120601092 | Blechschraube Proton 4x12 | 1 |
|
|
| 58A | 120603104 | Not-/Ausschalter Proton zu BMT-1605M | 1 |
|
|
| 59A | 120602059A | Platte Proton zu BMT-ECO16M | 1 |
|
|
| 60 | 120602060 | Tülle Proton zu BMT-ECO16M | 1 |
|
|
| 61 | 120602061 | Gummitülle Proton AD 23 / ID15 / H10 | 1 |
|
|
| 63 | 120603105 | Kabelklammer Proton | 1 |
|
|
| 65-1 | 120604093 | Haube Proton | 1 |
|
|
| 66-1 | 120604109 | Mutter Proton M4 | 1 |
|
|
| 67 | 120604090 | Schalterplatte Proton | 1 |
|
|
| 68 | 120604092 | Rundkopfschraube Proton M3x20 | 1 |
|
|
| 68-1 | 120602068-1 | Mutter Proton zu BMT-ECO16M | 1 |
|
|
| 69 | 120602069 | Platte Proton | 1 |
|
|
| 70 | 120602070 | Schraube Proton M6x10 | 1 |
|
|
| 71 | 120602071 | Mutter Proton zu BMT-ECO16M | 1 |
|
|
