Centre de fraisage et de perçage Proton BF-3212T
avec fonction de coupe de gain et pied lourd
Informations sur le produit "Centre de fraisage et de perçage Proton BF-3212T"
La fraiseuse de perçage polyvalente pour le perçage, le taraudage, le fraisage plat et vertical. Il est possible de travailler avec une course manuelle de la broche ou avec une avance manuelle de précision. Pour le taraudage, la machine est équipée d'un inverseur. Elle dispose d'un système d'arrosage intégré, d'un pare-copeaux réglable et d'une lampe LED. La table peut être réglée transversalement via l'axe Y ou longitudinalement via l'axe X. La tête de perçage peut être inclinée de 90° vers la gauche et de 30° vers la droite.
Livrée montée
- Moteur 2 tours
- Transmission à 6 vitesses
- Tête de perçage facilement et précisément réglable via une colonne en queue d'aronde
- Tête de perçage inclinable de 90° à gauche et de 30° à droite
- Rotation gauche / droite avec dispositif de taraudage
- Table croisée robuste avec 3 rainures en T parallèles, est réglable avec précision dans les axes X et Y
- Le système d'arrosage intégré lubrifie et refroidit les outils d'usinage pour une longue durée de vie
- Protection sécurisée contre les copeaux et interrupteur d'urgence/d'arrêt
- Pied lourd pour une forte stabilité et un grand bac à copeaux pour la propreté
| Bohrhub: | 120 mm |
|---|---|
| Breite: | 875 mm |
| Broche de perçage: | MK3 |
| Capacité de perçage dans l'acier: | 32 mm |
| Capacité de taraudage: | 16 M |
| Col de Cygne (D): | 275 mm |
| Fin de course en couvercle: | oui |
| Fonction de coupe des filets: | oui |
| Hauteur de la table: | 1'010 mm |
| Höhe: | 1'880 mm |
| Interrupteur d'arrêt d'urgence: | oui |
| Kopfverstellung vertikal: | 490 |
| Lampe de travail à LED: | oui |
| Largeur de la table (I): | 730 mm |
| Largeur de rainure en T: | 16 mm |
| Mandrin de perçage autoserrant: | oui |
| Moteur: | 2 tour |
| Nez de broche / plaque de base (C): | 440 mm |
| Nombre de vitesses du moteur: | 12 (2x6) 2 niveaux |
| Profondeur (B): | 850 mm |
| Profondeur de la table (H): | 210 mm |
| Protection contre les copeaux: | oui |
| Puissance: | 0.75 kW |
| Réglage de la table en largeur achse Y: | 410 mm |
| Réglage de la table en longeur achse X: | 285 mm |
| Spindelnase / Tisch (F): | 350 mm |
| Système de liquide de refroidissement intégré: | oui |
| Tension: | 400 V |
| Type de prise: | CEE 16/5 |
| Vitesse de rotation: | 50 - 1250 / 100 - 2500 |
Contenu de la livraison:
Centre de fraisage et de perçage avec pied lourd
Related links to "Centre de fraisage et de perçage Proton BF-3212T"
Downloads

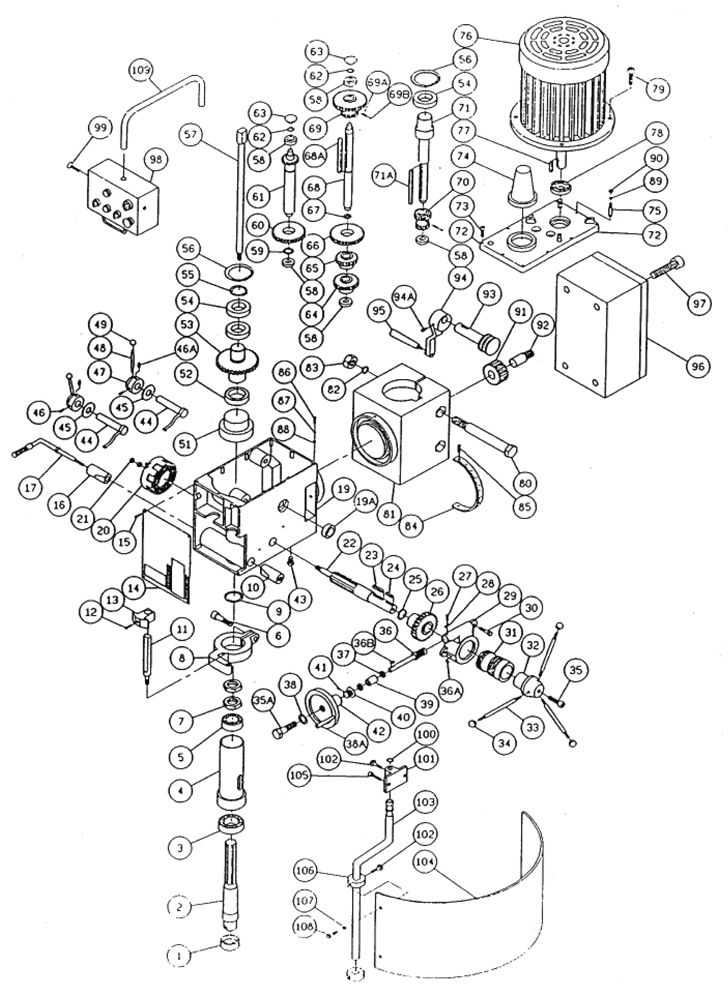

Liste des pièces de rechange "Centre de fraisage et de perçage Proton BF-3212T"
| Pos. | N° d’article | Description | Quantité | Prix du catalogue | |
|---|---|---|---|---|---|
| 1-7 | 12082003S | Broche complète Proton pour BF-3212T | 1 |
|
|
| 011 | 120820011 | Butée de profondeur Proton pour BF-3212T | 1 |
|
|
| 012 | 120820012 | Vis de levier de serrage Proton M 8x16 mm pour BF-3212T | 1 |
|
|
| 014 | 120820014 | Façade Proton pour BF-3212T | 1 |
|
|
| 14-18C | 120820014-018C | Pompe d'arrosage Proton pour BF3212T | 1 |
|
|
| 016 | 120820016 | Cale de blocage Proton pour BF-3212T | 1 |
|
|
| 017 | 120820017 | Poignée de blocage Proton pour BF-3212T | 1 |
|
|
| 19A | 120660A082 | Bouchon huile Proton 1/2" G | 1 |
|
|
| 20 | 120820020 | Ressort de rappel Proton pour BF-3212T | 1 |
|
|
| 021 | 120820021 | Écrou de blocage Proton pour BF-3212T | 1 |
|
|
| 023 | 120820023 | Clavette Proton 5x5x40 mm pour BF-3212T | 1 |
|
|
| 024 | 120820024 | Clavette Proton 5x5x20 mm pour BF-3212T | 1 |
|
|
| 031 | 120820031 | Palier de connection Proton pour BF-3212T | 1 |
|
|
| 032 | 120820032 | Support levier de descente Proton pour BF-3212T | 1 |
|
|
| 033 | 120820033 | Levier descente Proton pour BF-3212T | 1 |
|
|
| 034 | 120820034 | Bouton de poignée Proton pour BF-3212T | 1 |
|
|
| 35A | 120820035A | Vis Proton pour BF-3212T | 1 |
|
|
| 36 | 120820036 | Arbre Proton pour BF-3212T | 1 |
|
|
| 36B | 120820036B | Cale Proton pour BF-3212T | 1 |
|
|
| 37 | 120820037 | Palier Proton 51102 pour BF-3212T | 1 |
|
|
| 38, 42 | 12082038A42 | Volant avec poignée Proton pour BF-3212T | 1 |
|
|
| 39 | 120820039 | Douille Proton pour BF-3212T | 1 |
|
|
| 40 | 120820040 | Anneau gradué Proton pour BF-3212T | 1 |
|
|
| 41 | 120820041 | Vis Proton pour BF-3212T | 1 |
|
|
| 43 | 120820043 | Manivelle Proton pour BF-3212T | 1 |
|
|
| 047 | 120820047 | Moyeu Proton pour BF-3212T | 1 |
|
|
| 048 | 120820048 | Levier Proton pour BF-3212T | 1 |
|
|
| 049 | 120820049 | Embout 3/8" Proton pour BF-3212T | 1 |
|
|
| 057 | 120820057 | Tirefond Proton M12x1.75 mm pour BF-3212T | 1 |
|
|
| 074 | 120820074 | Couvercle haut de broche Proton pour BF-3212T | 1 |
|
|
| 076 | 120820076 | Moteur Proton pour BF-3212T | 1 |
|
|
| 098 | 120820098 | Boîtier de commande Proton pour BF-3212T | 1 |
|
|
| 100Z | 120820100Z | Protecteur Proton complet pour BF-3212T | 1 |
|
|
| T08 | 120820T08 | Noix de serrage Proton pour BF-3212T | 1 |
|
|
| T18 | 120820T18 | Soufflet de protection Proton pour BF-3212T | 1 |
|
|
| T27 | 120820T27 | Coulisseau Proton en T 1/2" x 50 mm pour BF-3212T | 1 |
|
|
| T29 | 120820T29 | Axe pignon Proton pour BF-3212T | 1 |
|
|
| T30 | 120820T30 | Clavette Proton pour BF-3212T | 1 |
|
|
| T32 | 120820T32 | Logement roulement Proton pour BF-3212T | 1 |
|
|
| T34 | 120820T34 | Palier Proton pour BF-3212T | 1 |
|
|
| T35 | 120820T35 | Pignon Proton pour BF-3212T | 1 |
|
|
| T36 | 120820T36 | Rondelle Proton pour BF-3212T | 1 |
|
|
| T37 | 120820T37 | Vis Proton M8 x 16 mm pour BF-3212T | 1 |
|
|
| T38 | 120820T38 | Manivelle Proton pour BF-3212T | 1 |
|
|
| T39 | 120820T39 | Poignée Proton pour BF-3212T | 1 |
|
|
| T42 | 120820T42 | Vis Proton M5 x 5 mm pour BF-3212T | 1 |
|
|
| T43 | 120820T43 | Volant Proton pour BF-3212T | 1 |
|
|
| T44 | 120820T44 | Palier Proton pour BF-3212T | 1 |
|
|
| T45 | 120820T45 | Vis à tête cylindrique Proton M6 x 16 mm pour BF-3212T | 1 |
|
|
| T46 | 120820T46 | Logement roulement Proton pour BF-3212T | 1 |
|
|
| T48 | 120820T48 | Clavette Proton pour BF-3212T | 1 |
|
|
| T49 | 120820T49 | Broche Proton pour BF-3212T | 1 |
|
|
| T50 | 120820T50 | Vis à tête cylindrique Proton M8x20 mm pour BF-3212T | 1 |
|
|
| T51 | 120820T51 | Noix de serrage Proton pour BF-3212T | 1 |
|
|
| T52 | 120820T52 | Ecrou blocage Proton pour BF-3212T | 1 |
|
|
| T53 | 120820T53 | Butée Proton pour BF-3212T | 1 |
|
|
| T54 | 120820T54 | Vis Proton pour BF-3212T | 1 |
|
|
| T55 | 120820T55 | Logement roulement Proton pour BF-3212T | 1 |
|
|
| T57 | 120820T57 | Levier de serrage Proton pour BF-3212T | 1 |
|
|
| T58 | 120820T58 | Vis Proton pour BF-3212T | 1 |
|
|
| T61 | 120820T61 | Cale de réglage Proton pour BF-3212T | 1 |
|
|
| T62 | 120820T62 | Ecrou de serrure Proton pour BF-3212T | 1 |
|
|
| T63 | 120820T63 | Vis papillon Proton pour BF-3212T | 1 |
|
|
| T65 | 120820T65 | Broche Proton pour BF-3212T | 1 |
|
|
| T66 | 120820T66 | Logement roulement Proton pour BF-3212T | 1 |
|
|
